Apakah Anda ingin tahu tentang bagian-bagian hoist crane dan fungsinya? Jika iya, Anda telah datang ke tempat yang tepat! Dalam artikel ini, kami akan memberikan panduan lengkap mengenai hoist crane, salah satu jenis alat berat yang digunakan dalam industri dan konstruksi. Kami akan menjelaskan dengan detail setiap bagian dari hoist crane, serta fungsinya yang penting dalam operasionalnya. Mari kita mulai dan pelajari lebih lanjut!
Sebelum kita memulai pembahasan mengenai bagian-bagian hoist crane, penting untuk memahami apa itu hoist crane dan apa tujuan penggunaannya. Hoist crane adalah jenis alat berat yang digunakan untuk mengangkat dan memindahkan beban yang berat. Alat ini terdiri dari beberapa bagian yang bekerja bersama-sama untuk menjalankan tugasnya dengan efisien dan aman. Dalam industri dan konstruksi, hoist crane sangat penting karena mampu mengangkat material berat dengan mudah dan mengurangi risiko cedera pada pekerja.
Bagian Gantry

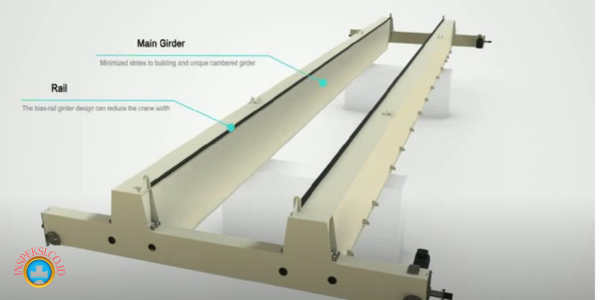

Bagian pertama yang akan kita bahas adalah gantry, yang merupakan struktur utama dari hoist crane. Gantry berfungsi sebagai kerangka penyangga dari hoist crane, memberikan kestabilan dan kekuatan yang diperlukan saat mengangkat beban. Bahan yang umum digunakan untuk gantry adalah baja, karena kekuatannya yang tinggi dan tahan terhadap beban berat. Gantry juga dilengkapi dengan roda atau trek yang memungkinkan hoist crane bergerak maju dan mundur dengan lancar.
Struktur Utama dan Kestabilan
Gantry adalah bagian utama dari hoist crane yang memberikan kestabilan dan kekuatan saat mengangkat beban. Struktur utama gantry biasanya terbuat dari baja yang kuat dan tahan terhadap beban berat. Baja dipilih karena sifatnya yang kokoh dan mampu menahan tekanan yang dihasilkan saat pengangkatan beban. Selain itu, gantry juga dirancang dengan prinsip kestabilan untuk memastikan hoist crane dapat beroperasi dengan aman dan efisien.
Rancangan gantry harus memperhitungkan faktor-faktor seperti tinggi, lebar, dan panjang yang sesuai dengan kebutuhan penggunaan hoist crane. Selain itu, kekuatan struktur gantry juga harus dihitung dengan tepat untuk memastikan mampu menahan beban yang akan diangkat. Perencanaan yang matang dan pemilihan bahan yang tepat merupakan langkah penting dalam membangun gantry yang kokoh dan handal.
Roda dan Trek
Gantry dilengkapi dengan roda atau trek yang memungkinkan hoist crane bergerak maju dan mundur dengan lancar. Roda atau trek ini dirancang agar dapat menahan beban hoist crane dan memungkinkan pergerakan yang halus. Roda biasanya terbuat dari bahan yang tahan terhadap gesekan dan beban berat, seperti baja atau besi cor. Trek biasanya terbuat dari baja yang kuat dan dilengkapi dengan pelumas untuk mengurangi gesekan saat pergerakan hoist crane.
Perawatan rutin dan pemeriksaan berkala terhadap roda dan trek sangat penting untuk memastikan hoist crane dapat bergerak dengan lancar dan aman. Roda yang aus atau trek yang rusak dapat mengganggu pergerakan hoist crane dan meningkatkan risiko kecelakaan. Oleh karena itu, perlu dilakukan penggantian jika terdapat kerusakan atau keausan pada roda atau trek.
Bagian Hoist
Bagian selanjutnya adalah hoist, yang merupakan komponen yang sebenarnya mengangkat dan menurunkan beban. Hoist terdiri dari drum, rantai, atau tali yang membentuk sistem pengangkatan. Drum digunakan untuk memutar rantai atau tali, sehingga memungkinkan hoist crane untuk mengangkat beban. Rantai atau tali berfungsi sebagai sarana pengikat beban yang akan diangkat. Hoist juga dilengkapi dengan motor dan rem untuk mengontrol kecepatan dan gerakan pengangkatan.
Drum dan Sistem Pengangkatan
Drum adalah bagian utama dari hoist yang berfungsi untuk memutar rantai atau tali saat mengangkat atau menurunkan beban. Drum biasanya terbuat dari logam yang kuat, seperti baja, dan dirancang untuk mampu menahan beban yang berat. Pada drum terdapat lilitan rantai atau tali yang akan berputar saat hoist crane dioperasikan.
Sistem pengangkatan pada hoist crane dapat menggunakan rantai atau tali. Rantai memiliki kekuatan yang tinggi dan tahan terhadap beban berat, sehingga sering digunakan dalam aplikasi yang membutuhkan daya angkat yang besar. Tali biasanya terbuat dari serat sintetis atau logam yang fleksibel dan ringan, namun tetap kuat. Pemilihan antara rantai atau tali tergantung pada jenis beban yang akan diangkat dan kebutuhan spesifik dari hoist crane.
Motor dan Rem
Motor dan rem adalah komponen penting dalam hoist crane karena mengontrol kecepatan dan gerakan pengangkatan beban. Motor yang digunakan dalam hoist crane umumnya merupakan motor listrik yang kuat, mampu menghasilkan daya yang cukup untuk mengangkat beban berat dengan mudah. Motor ini juga dapat dikendalikan untuk mengatur kecepatan pengangkatan dan menurunkan beban.
Rem berfungsi untuk mengontrol kecepatan dan memperlambat gerakan hoist crane saat mengangkat dan menurunkan beban. Rem yang baik dan terawat dengan baik akan memastikan hoist crane dapat beroperasi dengan aman dan menghindari terjadinya kecelakaan. Pemilihan rem yang sesuai dengan beban dan kondisi operasional hoist crane sangat penting untuk menjaga keamanan dan kinerja alat ini.
Bagian Hook
Bagian hook adalah komponen yang berfungsi sebagai alat pengait beban. Hook ini terletak di ujung rantai atau tali hoist, dan digunakan untuk mengaitkan beban yang akan diangkat. Hook harus dirancang dengan kuat dan aman, agar dapat menahan beban yang berat tanpa terlepas. Beberapa hook dilengkapi dengan pengunci keselamatan tambahan untuk menghindari terlepasnya beban selama operasi.
Kekuatan dan Keamanan
Hook harus memiliki kekuatan yang cukup untuk menahan beban yang akan diangkat. Biasanya hook terbuat dari baja yang kuat dan tahan terhadap beban berat. Desain hook juga harus mempertimbangkan faktor keamanan, seperti bentuk yang dapat mencegah beban terlepas secara tidak sengaja. Beberapa hook dilengkapi dengan pengunci keselamatan tambahan, seperti pengunci latch, yang memastikan beban tetap terikat dengan aman selama operasi hoist crane.
Pemeliharaan dan Pemeriksaan
Hook harus dipelihara dan diperiksa secara rutin untuk memastikan kekuatan dan keamanannya tetap terjaga. Pemeriksaan meliputi pengecekan kondisi fisik hook, seperti retak atau kerusakan pada permukaan, serta pengujian kekuatan hook dengan membebani secara bertahap hingga beban maksimum yang diizinkan. Jika terdapat kerusakan atau kelemahan pada hook, segera lakukan penggantian untuk menjaga keamanan operasional hoist crane.
Bagian Motor
Motor adalah salah satu bagian penting dalam hoist crane karena menggerakkan hoist untuk mengangkat dan menurunkan beban. Motor yang digunakan dalam hoist crane umumnya merupakan motor listrik yang kuat, mampu menghasilkan daya yang cukup untuk mengangkat beban berat dengan mudah. Motor ini juga dapat dikendalikan untuk mengatur kececepatan pengangkatan dan menurunkan beban.
Motor Listrik yang Kuat
Motor yang digunakan dalam hoist crane harus memiliki daya yang cukup untuk menghasilkan tenaga yang diperlukan dalam mengangkat beban berat. Motor listrik sering menjadi pilihan utama karena dapat menghasilkan daya yang besar dan dapat dikendalikan dengan mudah. Motor listrik memiliki keuntungan dalam hal efisiensi energi dan keandalan dalam jangka panjang.
Motor listrik yang digunakan dalam hoist crane biasanya memiliki kapasitas daya yang bervariasi, tergantung pada beban maksimum yang akan diangkat oleh hoist crane tersebut. Pemilihan motor yang tepat sangat penting untuk memastikan hoist crane dapat beroperasi dengan efisien dan mampu mengangkat beban dengan aman.
Kontrol Kecepatan
Motor hoist crane dilengkapi dengan sistem kontrol kecepatan untuk mengatur laju pengangkatan dan penurunan beban. Pengaturan kecepatan ini penting untuk menghindari getaran yang berlebihan dan memastikan beban dapat diangkat atau diturunkan dengan mulus. Operator dapat mengatur kecepatan menggunakan kontrol yang disediakan pada hoist crane, seperti pendant control atau control panel.
Sistem kontrol kecepatan pada motor hoist crane juga memungkinkan operator untuk mengatur kecepatan pengangkatan dan penurunan beban sesuai dengan kebutuhan dan kondisi kerja. Misalnya, dalam situasi yang membutuhkan kontrol yang lebih presisi, seperti mengangkat beban yang rapuh atau di area yang sempit, operator dapat mengurangi kecepatan agar pengangkatan dilakukan dengan hati-hati dan aman.
Bagian Brake
Bagian brake berfungsi untuk mengontrol dan memperlambat gerakan hoist crane saat mengangkat dan menurunkan beban. Brake ini penting karena harus mampu menghentikan atau memperlambat hoist crane dengan aman dan tepat saat beban telah dicapai atau saat terjadi keadaan darurat. Brake yang baik dan terawat dengan baik akan mengurangi risiko kecelakaan dan kerusakan pada hoist crane.
Brake Mekanik dan Elektrik
Hoist crane biasanya dilengkapi dengan brake mekanik dan elektrik. Brake mekanik menggunakan prinsip gesekan untuk menghentikan gerakan hoist crane. Brake ini terdiri dari dua komponen yang saling berhubungan, yaitu cakram dan kaliper. Ketika brake diaktifkan, cakram akan berputar bersama-sama dengan drum dan kaliper akan menekan cakram untuk menciptakan gaya gesekan yang menghentikan gerakan hoist crane.
Brake elektrik menggunakan prinsip magnet untuk menghentikan gerakan hoist crane. Brake ini bekerja dengan menghasilkan medan magnet yang menarik dan menahan cakram agar tidak berputar. Ketika brake diaktifkan, medan magnet dihasilkan oleh arus listrik yang mengalir melalui komponen elektromagnetik. Brake elektrik lebih responsif dan dapat menyediakan kontrol yang lebih baik dalam menghentikan gerakan hoist crane.
Pemeliharaan dan Pemeriksaan
Pemeliharaan dan pemeriksaan brake secara rutin sangat penting untuk memastikan kinerjanya yang optimal. Pemeriksaan meliputi pengecekan kondisi fisik brake, seperti ausnya bahan gesek pada cakram atau kerusakan pada komponen mekanik atau elektrik. Pemeriksaan juga meliputi pengujian kinerja brake dengan menguji kemampuan brake dalam menghentikan gerakan hoist crane saat beban mencapai batas maksimum.
Penggantian komponen yang aus atau rusak segera dilakukan untuk menjaga kinerja brake yang baik. Penggantian bahan gesek pada cakram dan perawatan pada komponen mekanik atau elektrik akan memastikan brake dapat berfungsi dengan baik dan menghindari risiko kecelakaan atau kerusakan pada hoist crane.
Bagian Pendant Control
Bagian pendant control adalah perangkat yang digunakan untuk mengendalikan hoist crane dari jarak jauh. Terdiri dari tombol dan saklar, pendant control memungkinkan operator menggerakkan hoist crane ke arah yang diinginkan, mengatur kecepatan, dan mengangkat serta menurunkan beban. Pendant control harus dilengkapi dengan fitur keamanan tambahan, seperti emergency stop, untuk menghentikan operasi hoist crane jika terjadi situasi darurat.
Tombol dan Saklar
Pendant control dilengkapi dengan tombol dan saklar yang berfungsi untuk menggerakkan hoist crane sesuai dengan perintah operator. Tombol biasanya digunakan untuk mengatur arah gerakan hoist crane, seperti maju, mundur, naik, turun, atau menggerakkan trolley secara horizontal. Saklar digunakan untuk mengatur kecepatan pengangkatan dan menurunkan beban.
Tombol dan saklar pada pendant control dapat memiliki desain yang berbeda-beda, tergantung pada produsen dan tipe hoist crane. Beberapa pendant control dilengkapi dengan fitur pengunci untuk menghindari pengoperasian yang tidak sengaja, sementara yang lain dilengkapi dengan indikator lampu yang memberikan informasi tentang status operasional hoist crane.
Fitur Keamanan
Pendant control harus dilengkapi dengan fitur keamanan tambahan untuk menjaga keselamatan operasional hoist crane. Salah satu fitur yang umum ada adalah emergency stop, yang memungkinkan operator untuk dengan cepat menghentikan operasi hoist crane dalam situasi darurat. Tombol emergency stop harus ditempatkan dengan mudah dijangkau oleh operator dan memiliki fungsi yang dapat diandalkan.
Selain itu, pendant control juga harus dilengkapi dengan fitur pengaman lainnya, seperti saklar pengunci yang mencegah pengoperasian hoist crane oleh orang yang tidak berwenang. Fitur-fitur keamanan ini sangat penting untuk memastikan hoist crane dapat digunakan dengan aman dan menghindari risiko kecelakaan yang dapat merugikan operator dan lingkungan sekitar.
Bagian Wire Rope
Bagian wire rope adalah pengganti rantai atau tali pada hoist crane. Terbuat dari serat logam yang kuat, wire rope berfungsi sebagai pengikat beban yang akan diangkat. Wire rope harus dirawat dengan baik agar tetap dalam kondisi yang baik dan aman digunakan. Pemeriksaan rutin dan penggantian wire rope yang rusak atau aus sangat penting untuk menjaga keamanan dan kinerja hoist crane.
Material dan Konstruksi
Wire rope biasanya terbuat dari serat logam, seperti baja atau stainless steel, yang memiliki kekuatan yang tinggi dan tahan terhadap beban berat. Wire rope terdiri dari banyak helai yang ditenun bersama membentuk kawat yang kuat dan fleksibel. Konstruksi wire rope dapat bervariasi tergantung pada kebutuhan penggunaan hoist crane, seperti jumlah helai, ukuran, dan konfigurasi kawat.
Pemilihan material dan konstruksi wire rope harus disesuaikan dengan beban maksimum yang akan diangkat oleh hoist crane. Wire rope yang tepat akan memastikan kekuatan dan keandalan dalam mengangkat beban, serta mengurangi risiko kegagalan atau putusnya wire rope saat dalam operasi.
Pemeliharaan dan Penggantian
Wire rope harus dirawat dan diperiksa secara rutin untuk memastikan keamanan dan kinerjanya. Pemeriksaan meliputi pengecekan visual terhadap kondisi fisik wire rope, seperti kerutan, goresan, atau kerusakan lainnya. Pemeriksaan juga meliputi pengujian kekuatan wire rope dengan membebani secara bertahap hingga beban maksimum yang diizinkan.
Penggantian wire rope yang rusak atau aus harus dilakukan sesegera mungkin untuk menjagakeamanan operasional hoist crane. Penggantian wire rope harus dilakukan oleh tenaga ahli yang terlatih dan mengikuti prosedur yang tepat. Selain itu, perawatan rutin seperti pelumasan juga perlu dilakukan untuk memperpanjang umur wire rope dan memastikan kinerjanya yang optimal.
Bagian Limit Switch
Bagian limit switch adalah perangkat yang digunakan untuk membatasi gerakan hoist crane. Limit switch ini berfungsi untuk menghentikan gerakan hoist crane saat mencapai batasan tertentu, seperti posisi atas atau bawah. Limit switch sangat penting untuk mencegah hoist crane bekerja di luar batas yang ditentukan dan menghindari kerusakan pada alat atau beban yang diangkat.
Pengaturan Batasan Gerakan
Limit switch dapat diatur sesuai dengan kebutuhan operasional hoist crane. Misalnya, limit switch dapat diatur untuk menghentikan gerakan hoist crane saat mencapai posisi atas atau bawah yang telah ditentukan. Hal ini memastikan bahwa hoist crane tidak akan terlalu tinggi atau terlalu rendah, sehingga mencegah terjadinya kerusakan pada alat atau beban yang diangkat.
Limit switch juga dapat diatur untuk menghentikan gerakan hoist crane saat mencapai posisi lateral tertentu. Ini berguna dalam situasi di mana hoist crane harus bergerak secara horizontal hanya dalam jarak yang terbatas. Dengan adanya limit switch, operator dapat memastikan hoist crane tidak melewati batas yang ditentukan dan menjaga keamanan operasional.
Pemeliharaan dan Penggantian
Pemeliharaan dan pemeriksaan limit switch harus dilakukan secara rutin untuk memastikan kinerjanya yang optimal. Pemeriksaan meliputi pengecekan kondisi fisik limit switch, seperti kabel yang rusak atau konektor yang longgar. Pemeriksaan juga meliputi pengujian fungsi limit switch dengan mengoperasikan hoist crane dan memastikan bahwa limit switch berfungsi dengan baik saat mencapai batasan gerakan.
Jika terdapat kerusakan atau kegagalan pada limit switch, segera lakukan penggantian dengan komponen yang baru dan sesuai dengan spesifikasi hoist crane. Penggantian limit switch harus dilakukan oleh tenaga ahli yang terlatih dan mengikuti prosedur yang tepat untuk memastikan keamanan dan kinerja hoist crane.
Bagian Control Panel
Bagian control panel adalah tempat pengoperasian hoist crane yang dilengkapi dengan tombol dan saklar kontrol. Control panel ini memungkinkan operator mengendalikan hoist crane secara manual dan mengatur kecepatan, arah, serta gerakan lainnya. Control panel juga dapat dilengkapi dengan indikator dan alarm untuk memberikan informasi dan peringatan kepada operator tentang kondisi hoist crane.
Tombol dan Saklar Kontrol
Control panel dilengkapi dengan tombol dan saklar kontrol yang berfungsi untuk mengendalikan hoist crane. Tombol dan saklar ini memungkinkan operator untuk menggerakkan hoist crane sesuai dengan instruksi yang diberikan. Tombol biasanya digunakan untuk mengatur arah gerakan hoist crane, seperti maju, mundur, naik, turun, atau menggerakkan trolley secara horizontal. Saklar digunakan untuk mengatur kecepatan pengangkatan dan penurunan beban.
Tombol dan saklar pada control panel dapat memiliki desain yang berbeda-beda, tergantung pada produsen dan tipe hoist crane. Beberapa control panel dilengkapi dengan indikator dan alarm yang memberikan informasi tentang status operasional hoist crane, seperti kecepatan pengangkatan, beban maksimum yang diizinkan, atau kondisi keselamatan.
Indikator dan Alarm
Control panel dapat dilengkapi dengan indikator dan alarm yang memberikan informasi dan peringatan kepada operator tentang kondisi hoist crane. Indikator dapat menampilkan data seperti kecepatan pengangkatan, tinggi angkatan, atau beban yang diangkat. Hal ini membantu operator untuk memantau dan mengontrol operasional hoist crane dengan lebih efektif.
Alarm pada control panel dapat memberikan peringatan kepada operator jika terjadi situasi yang memerlukan perhatian khusus, seperti beban yang melebihi batas maksimum yang diizinkan atau adanya gangguan pada sistem hoist crane. Alarm ini membantu operator untuk mengambil tindakan yang tepat dan menghindari risiko kecelakaan atau kerusakan pada hoist crane.
Bagian Trolley
Bagian terakhir yang akan kita bahas adalah trolley, yang memungkinkan hoist crane bergerak secara horizontal. Trolley ini terletak di atas gantry dan dilengkapi dengan roda atau trek. Dengan menggunakan trolley, hoist crane dapat mengangkut beban dari satu titik ke titik lain dengan mudah dan lancar.
Roda atau Trek
Trolley dilengkapi dengan roda atau trek yang memungkinkan hoist crane bergerak secara horizontal. Roda atau trek ini terbuat dari bahan yang tahan terhadap gesekan dan beban berat, seperti baja atau besi cor. Roda atau trek yang baik akan memastikan pergerakan hoist crane yang lancar dan stabil.
Pemeliharaan dan pemeriksaan rutin terhadap roda atau trek trolley sangat penting untuk memastikan kinerja hoist crane yang optimal. Pemeriksaan meliputi pengecekan kondisi fisik roda atau trek, seperti ausnya bahan atau kerusakan lainnya. Pelumasan juga perlu dilakukan secara rutin untuk mengurangi gesekan dan menjaga pergerakan yang lancar.
Kendali dan Pengendalian
Trolley dapat dikendalikan menggunakan pendant control atau control panel, sehingga operator dapat dengan mudah mengatur posisi dan pergerakan hoist crane sesuai dengan kebutuhan. Penggunaan pendant control memungkinkan operator untuk menggerakkan trolley secara manual dari tempat yang jauh, sementara control panel memungkinkan operator untuk mengontrol pergerakan trolley menggunakan tombol dan saklar yang terdapat pada control panel.
Pengendalian yang baik atas pergerakan trolley sangat penting untuk memastikan hoist crane dapat mengangkut beban dengan aman dan efisien. Operator harus memastikan bahwa trolley bergerak dengan lancar sesuai dengan instruksi yang diberikan, dan melakukan pemeriksaan terhadap roda atau trek secara rutin untuk memastikan kinerja hoist crane yang optimal.
Dalam artikel ini, kami telah menjelaskan dengan detail setiap bagian utama dari hoist crane beserta fungsinya. Dari gantry yang menjadi struktur utama, hoist yang mengangkat dan menurunkan beban, hook yang mengaitkan beban, hingga motor, brake, pendant control, wire rope, limit switch, control panel, dan trolley yang memungkinkan pergerakan horizontal. Setiap bagian memiliki peran penting dalam menjalankan hoist crane dengan efisien dan aman.
Dalam industri dan konstruksi, penggunaan hoist crane sangatlah penting untuk mengangkat dan memindahkan beban berat. Dengan memahami setiap bagian dan fungsinya, operator hoist crane dapat menggunakan alat ini dengan lebih efektif dan mengurangi risiko cedera atau kerusakan pada alat maupun beban yang diangkat.
Semoga artikel ini memberikan pemahaman yang lebih baik tentang bagian-bagian hoist crane dan fungsinya. Dengan pengetahuan yang tepat, Anda dapat menggunakan hoist crane dengan lebih aman dan efisien dalam operasional sehari-hari.
