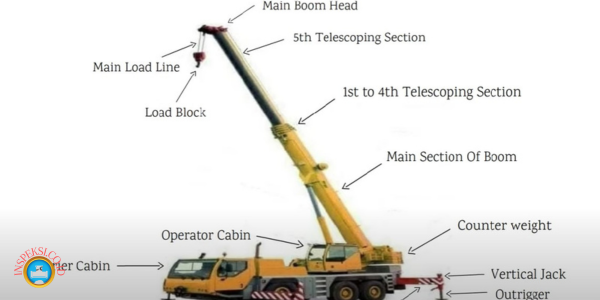

Mobile Crane adalah mesin berat yang digunakan dalam industri konstruksi untuk mengangkat dan memindahkan material yang berat. Bagian-bagian yang membentuk mobile crane memiliki peran penting dalam menjalankan tugasnya dengan efisiensi dan keamanan yang tinggi. Dalam artikel ini, kami akan memberikan panduan lengkap mengenai berbagai bagian yang ada pada mobile crane, mulai dari boom hingga cab. Dengan pemahaman yang mendalam tentang bagian-bagian mobile crane, Anda akan memiliki pengetahuan yang diperlukan untuk menggunakan dan memelihara mesin ini dengan baik.
Boom
Boom adalah bagian utama dari mobile crane yang berfungsi sebagai lengan yang dapat diperpanjang dan ditarik kembali. Boom bertanggung jawab untuk mengangkat dan memindahkan material yang berat dengan jangkauan yang luas. Boom terdiri dari beberapa bagian yang saling terhubung, seperti main boom, luffing jib, dan fly jib.
Main Boom
Main boom adalah bagian utama dari boom yang terhubung langsung ke struktur dasar mobile crane. Main boom dapat diperpanjang atau ditarik kembali sesuai dengan kebutuhan. Panjang main boom dapat bervariasi tergantung pada tipe dan model mobile crane. Main boom biasanya dilengkapi dengan wire rope yang digunakan untuk mengendalikan pergerakan boom.
Luffing Jib
Luffing jib adalah bagian yang terpasang pada ujung main boom dan dapat dinaikkan atau diturunkan secara vertikal. Fungsi luffing jib adalah untuk meningkatkan jangkauan main boom. Luffing jib juga dapat diatur dalam berbagai sudut untuk mengakomodasi kebutuhan pengangkatan material yang berbeda.
Fly Jib
Fly jib adalah bagian tambahan yang dapat dipasang pada luffing jib untuk meningkatkan jangkauan dan fleksibilitas mobile crane. Fly jib biasanya memiliki mekanisme yang memungkinkan untuk dinaikkan atau diturunkan secara horisontal. Penggunaan fly jib sangat berguna dalam situasi di mana material yang akan diangkat berada pada posisi yang sulit dijangkau dengan menggunakan main boom dan luffing jib saja.
Wire Rope
Wire rope adalah tali baja yang digunakan untuk mengendalikan pergerakan boom dan jib pada mobile crane. Wire rope terbuat dari serangkaian kawat baja yang dijalin menjadi sebuah tali yang kuat dan tahan lama. Kekuatan dan ketahanan wire rope sangat penting dalam menjaga keamanan dan kinerja mobile crane.
Konstruksi Wire Rope
Wire rope terdiri dari beberapa lapisan kawat yang saling dijalin. Lapisan terluar biasanya terdiri dari kawat-kawat yang lebih besar dan lebih kuat, sedangkan lapisan di dalamnya terdiri dari kawat-kawat yang lebih kecil. Konstruksi ini memberikan kekuatan dan keandalan yang tinggi pada wire rope. Selain itu, wire rope juga dilengkapi dengan inti berdiameter kecil yang memberikan dukungan tambahan pada struktur wire rope.
Pemeliharaan Wire Rope
Untuk menjaga kinerja dan keamanan mobile crane, pemeliharaan yang baik terhadap wire rope sangat penting. Beberapa langkah yang dapat dilakukan dalam pemeliharaan wire rope antara lain adalah pemeriksaan visual secara rutin untuk mendeteksi kerusakan atau keausan pada kawat-kawat, pembersihan dan pelumasan secara teratur untuk mengurangi gesekan dan keausan, serta penggantian wire rope yang sudah mencapai batas usia atau mengalami kerusakan yang signifikan.
Hook Block
Hook block adalah blok besi yang terpasang pada ujung wire rope dan digunakan untuk menggantung beban pada mobile crane. Hook block memiliki beberapa pulley atau sheave yang memungkinkan wire rope berjalan dengan lancar saat mengangkat beban. Hook block juga dilengkapi dengan mekanisme kunci yang memastikan beban tetap tergantung dengan aman selama operasi mobile crane.
Peran Hook Block
Hook block memainkan peran penting dalam menjaga keamanan dan stabilitas saat mengangkat beban. Hook block yang kuat dan tahan lama sangat penting untuk mencegah kegagalan sistem dan kemungkinan jatuhnya beban. Selain itu, hook block juga harus mampu menahan beban yang sesuai dengan kapasitas mobile crane. Penggunaan hook block yang tepat dan dalam kondisi yang baik akan memastikan operasi mobile crane berjalan dengan aman dan efisien.
Outriggers
Outriggers adalah kaki penyangga yang dapat diperpanjang di sisi mesin mobile crane. Outriggers berfungsi untuk menjaga keseimbangan dan stabilitas mobile crane saat mengangkat beban yang berat. Outriggers biasanya terdiri dari beberapa bagian, seperti outrigger beam, outrigger cylinder, dan outrigger pad.
Outrigger Beam
Outrigger beam adalah bagian penyangga yang terhubung langsung ke struktur dasar mobile crane. Outrigger beam dapat diperpanjang atau ditarik kembali sesuai dengan kebutuhan. Outrigger beam harus cukup kuat dan stabil untuk menahan beban yang diberikan oleh mobile crane saat mengangkat material yang berat.
Outrigger Cylinder
Outrigger cylinder adalah bagian yang menggerakkan perpanjangan atau penarikan outrigger beam. Outrigger cylinder biasanya menggunakan sistem hidrolik untuk mengatur pergerakan outrigger beam. Sistem hidrolik yang baik dan terawat dengan baik sangat penting untuk memastikan kinerja yang optimal dari outriggers.
Outrigger Pad
Outrigger pad adalah bagian yang terpasang pada ujung outrigger beam dan berfungsi untuk mendistribusikan beban ke tanah dengan lebih merata. Outrigger pad harus cukup besar dan stabil untuk menjaga keamanan dan stabilitas mobile crane selama operasi. Pemilihan outrigger pad yang tepat berdasarkan kondisi tanah sangat penting untuk menghindari penurunan atau kecelakaan saat mengangkat beban yang berat.
Counterweight
Counterweight adalah bobot tambahan yang dipasang di sisi mesin mobile crane untuk menjaga keseimbangan saat mengangkat beban. Counterweight biasanya terbuat dari material yang berat, seperti beton atau logam, dan dipasang di bagian belakang atau samping mesin. Jumlah dan posisi counterweight yang diperlukan tergantung pada kapasitas dan spesifikasi mobile crane.
Peran Counterweight
Counterweight memainkan peran penting dalam menjaga keseimbangan dan stabilitas mobile crane saat mengangkat beban. Counterweight yang tepat akan membantu mencegah terjadinya kecelakaan atau kegagalan sistem saat mobile crane beroperasi. Distribusi counterweight yang seimbang dan sesuai dengan beban yang diangkat akan memastikan kinerja yang optimal dari mobile crane.
Slewing Ring
Slewing ring adalah cincin yang memungkinkan mobile crane berputar 360 derajat. Slewing ring terletak di antara struktur dasar mobile crane dan upperstructure, yang terdiri dari boom, jib, dan komponen lainnya. Slewing ring dilengkapi dengan sistem roda gigi yang memungkinkan putaran mobile crane dengan lancar dan mudah dikendalikan.
Peran Slewing Ring
Slewing ring memainkan peran penting dalam memungkinkan mobile crane berputar dengan bebas. Slewing ring yang bekerja dengan baik akan memastikan operasi mobile crane yang efisien dan akurat. Pemeliharaan yang baik terhadap slewing ring, seperti pemeriksaan dan pelumasan rutin, sangat penting untuk menjaga kinerja dan umur pakai yang optimal.
Hydraulic System
Sistem hidrolik adalah sistem yang menggerakkan berbagai bagian mobile crane, seperti boom, jib, outriggers, dan slewing ring. Sistem hidrolik menggunakan fluida khusus yang disebut dengan hydraulic oil atau minyak hidrolik untuk menghasilkan tekanan yang diperlukan dalam menggerakkan komponen-komponen tersebut.
Komponen Utama Sistem Hidrolik
Sistem hidrolik pada mobile crane terdiri dari beberapa komponen utama, antara lain:
Pompa Hidrolik: Pompa hidrolik berfungsi untuk menghasilkan tekanan tinggi pada hydraulic oil sehingga dapat menggerakkan komponen-komponen mobile crane.
Silinder Hidrolik: Silinder hidrolik adalah komponen yang terhubung dengan pompa hidrolik dan bertugas untuk mengubah energi hidrolik menjadi energi mekanik. Silinder hidrolik digunakan untuk menggerakkan boom, jib, outriggers, dan komponen lainnya.
Katup Hidrolik: Katup hidrolik berfungsi untuk mengatur aliran hydraulic oil ke komponen yang tepat. Katup hidrolik dapat dibuka dan ditutup untuk mengontrol pergerakan komponen-komponen mobile crane.
Akumulator Hidrolik: Akumulator hidrolik adalah komponen yang menyimpan hydraulic oil di bawah tekanan tinggi. Akumulator hidrolik membantu menjaga tekanan hidrolik yang stabil dan dapat memberikan dorongan tambahan saat diperlukan.
Pemeliharaan Sistem Hidrolik
Untuk menjaga kinerja yang optimal dari sistem hidrolik mobile crane, pemeliharaan yang baik sangat penting. Beberapa langkah yang dapat dilakukan dalam pemeliharaan sistem hidrolik antara lain adalah:
– Pemeriksaan visual secara rutin untuk mendeteksi kebocoran atau kerusakan pada komponen-komponen hidrolik.
– Pemeriksaan dan penggantian hydraulic oil secara teratur sesuai dengan rekomendasi produsen.
– Pemeriksaan dan penggantian filter hidrolik untuk menjaga kebersihan hydraulic oil.
– Pelumasan komponen hidrolik yang membutuhkan pelumasan.
– Pemeriksaan dan pengujian tekanan hidrolik secara berkala untuk memastikan kinerja yang stabil dan aman.
Cab
Cab adalah ruang pengemudi atau operator pada mobile crane. Cab dilengkapi dengan kontrol dan sistem monitoring yang diperlukan untuk mengoperasikan mobile crane dengan aman dan efisien. Cab juga berfungsi sebagai tempat perlindungan bagi operator dari cuaca, debu, dan kebisingan yang dihasilkan oleh mesin dan aktivitas konstruksi.
Kontrol dan Instrumen
Cab dilengkapi dengan berbagai kontrol dan instrumen yang diperlukan untuk mengoperasikan mobile crane. Beberapa kontrol yang umum ditemukan di cab antara lain:
Joystick: Joystick digunakan untuk mengontrol pergerakan boom, jib, dan komponen lainnya.
Pedal: Pedal digunakan untuk mengontrol pergerakan outriggers dan sistem pengereman.
Panel Kontrol: Panel kontrol berisi tombol dan switch untuk mengoperasikan berbagai fungsi mobile crane, seperti menghidupkan atau mematikan mesin, mengaktifkan sistem alarm, dan lain sebagainya.
Monitor: Monitor digunakan untuk memantau berbagai parameter operasional mobile crane, seperti tekanan hidrolik, suhu mesin, atau beban yang diangkat.
Instrumentasi Lainnya: Selain kontrol dan monitor, cab juga dilengkapi dengan instrumentasi lainnya, seperti speedometer dan indikator bahan bakar.
Perlindungan dan Kenyamanan
Cab juga dirancang untuk memberikan perlindungan dan kenyamanan bagi operator. Beberapa fitur perlindungan dan kenyamanan yang umum ditemukan di cab antara lain:
– Jendela kaca tebal untuk melindungi operator dari debu, suara bising, dan cuaca ekstrem.
– Sistem pendingin udara atau AC untuk menjaga suhu yang nyaman di dalam cab.
– Kursi yang ergonomis dan dapat disesuaikan untuk mengurangi kelelahan dan memastikan kenyamanan operator selama operasi.
– Sistem isolasi getaran untuk mengurangi dampak getaran dari mesin dan aktivitas konstruksi.
– Sistem penyaringan udara untuk menjaga kualitas udara di dalam cab.
Safety Devices
Safety devices atau perangkat keselamatan adalah komponen-komponen yang dipasang pada mobile crane untuk meningkatkan keamanan selama operasi. Perangkat keselamatan ini bertujuan untuk mencegah kecelakaan atau kegagalan sistem yang dapat membahayakan operator, pekerja di sekitar, dan properti.
Sistem Pencegah Kecelakaan
Sistem pencegah kecelakaan adalah perangkat keselamatan yang dirancang untuk mencegah terjadinya situasi berbahaya atau kecelakaan selama operasi mobile crane. Beberapa sistem pencegah kecelakaan yang umum ditemukan pada mobile crane antara lain:
Load Moment Indicator (LMI): LMI adalah sistem yang memberikan informasi kepada operator tentang beban yang diangkat, jangkauan yang aman, dan batas kapasitas mobile crane. LMI akan memberikan peringatan jika batas kapasitas terlampaui atau jika kondisi operasional tidak aman.
Anti-Two Block System: Anti-two block system adalah sistem yang mencegah terjadinya two block, yaitu kondisi ketika hook block dan beban yang diangkat bertabrakan. Sistem ini akan memberikan peringatan dan menghentikan pergerakan boom jika two block terdeteksi.
Emergency Stop Button: Emergency stop button adalah tombol darurat yang dapat langsung menghentikan semua fungsi mobile crane saat terjadi situasi darurat atau bahaya.
Limit Switches: Limit switches adalah sakelar yang membatasi pergerakan boom, jib, atau komponen lainnya dalam batas yang ditentukan. Limit switches akan menghentikan pergerakan jika batas tersebut terlampaui.
Peringatan Bahaya
Perangkat keselamatan ini bertujuan untuk memberikan peringatan kepada operator dan pekerja di sekitar tentang bahaya yang mungkin terjadi saat operasi mobile crane. Beberapa peringatan bahaya yang umum ditemukan pada mobile crane antara lain:
– Lampu peringatan yang berkedip atau berwarna cerah untuk menyampaikan informasi tentang kondisi operasional, seperti peringatan bahaya, batas kapasitas, atau kondisi darurat.
– Sirine atau klakson yang digunakan untuk memberikan peringatan suara saat mobile crane bergerak atau melakukan manuver tertentu. Suara yang khas dan berbeda dapat membantu dalam membedakan mobile crane dengan kendaraan atau mesin lain di sekitarnya.
– Tanda atau marka bahaya yang ditempatkan pada mobile crane untuk menunjukkan area yang berpotensi berbahaya, seperti area di bawah boom atau jib yang dapat jatuh.
Dalam kesimpulan, mobile crane adalah mesin yang kompleks dengan berbagai bagian yang saling berhubungan. Pemahaman yang baik tentang bagian-bagian mobile crane sangat penting untuk menjaga kinerja yang optimal dan keamanan selama penggunaan. Dengan panduan lengkap ini, diharapkan Anda dapat memahami fungsi dan peran masing-masing bagian mobile crane dengan lebih baik, sehingga dapat mengoptimalkan penggunaan mesin ini dalam proyek konstruksi Anda.
