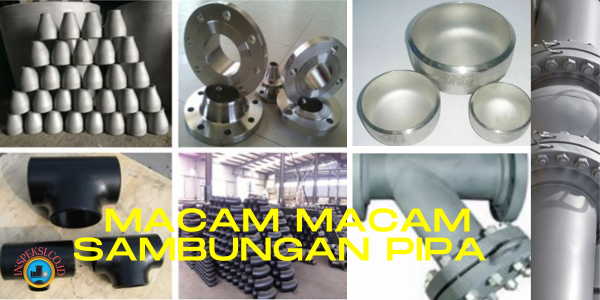

Sambungan pipa adalah bagian penting dari sistem perpipaan yang digunakan untuk menghubungkan, memperpanjang, mengubah arah, atau menyesuaikan ukuran pipa. Berikut ini adalah Macam Macam Sambungan Pipa:
1. Socket
Socket, yang juga dikenal sebagai coupling, adalah salah satu jenis sambungan pipa yang paling sering digunakan dalam berbagai aplikasi teknik. Alat ini memiliki peran penting dalam menghubungkan dua segmen pipa, baik dengan ukuran dan tipe yang sama atau berbeda, serta dapat digunakan dalam berbagai sistem perpipaan, seperti air, gas, dan pipa minyak.
Cara Kerja dan Fungsi Socket
Sebagai sambungan pipa, socket atau coupling memiliki fungsi utama untuk memperpanjang atau menghubungkan dua bagian pipa. Socket dirancang dengan dua ujung berbentuk wanita (female) yang dapat ditempatkan di ujung-ujung pipa berbentuk pria (male).
Dalam beberapa kasus, socket juga dapat digunakan sebagai adaptasi untuk mengubah ukuran atau tipe pipa, seperti dari pipa PVC ke pipa tembaga, atau dari pipa berdiameter besar ke pipa berdiameter kecil. Penggunaan socket jenis ini biasanya ditemukan dalam sistem perpipaan rumah tangga atau industri yang membutuhkan penyesuaian ukuran pipa.
Jenis-Jenis Socket
Socket tersedia dalam berbagai jenis, termasuk full coupling, half coupling, dan reducing coupling.
- Full coupling dirancang untuk menghubungkan dua segmen pipa dengan ukuran yang sama.
- Half coupling digunakan ketika Anda perlu menghubungkan pipa ke penutup atau dinding wadah, dengan salah satu ujungnya berbentuk pria (male).
- Reducing coupling digunakan untuk menghubungkan dua pipa dengan ukuran berbeda.
Pemasangan Socket
Pemasangan socket pada pipa biasanya melibatkan penggunaan benang atau lem khusus. Bagian dalam socket memiliki benang yang cocok dengan benang pada ujung pipa, yang memungkinkan keduanya dihubungkan dengan erat. Dalam beberapa kasus, pelumas atau perekat dapat digunakan untuk membantu memasang socket dan memastikan ikatan yang kuat dan kedap air atau gas.
Pemilihan dan Penggunaan Socket yang Tepat
Pemilihan socket yang tepat bergantung pada sejumlah faktor, termasuk jenis dan ukuran pipa, tekanan dan suhu sistem, dan jenis fluida yang mengalir melalui pipa. Penting untuk selalu memeriksa spesifikasi dan standar yang relevan saat memilih dan menggunakan socket dalam sistem perpipaan Anda.
2. Reducer
Reducer adalah jenis sambungan pipa yang digunakan untuk mengubah ukuran diameter pipa. Tujuan utamanya adalah untuk memfasilitasi aliran fluida dalam sistem perpipaan yang memiliki pipa dengan ukuran berbeda. Reducer biasa digunakan dalam berbagai aplikasi, termasuk sistem perpipaan untuk air, gas, dan minyak.
Fungsi dan Cara Kerja Reducer
Reducer memainkan peran penting dalam sistem perpipaan dengan mengatur aliran fluida dari pipa berdiameter besar ke pipa berdiameter kecil, atau sebaliknya. Ini membantu dalam mempertahankan tekanan dan kecepatan aliran yang tepat di seluruh sistem.
Reducer biasanya memiliki dua ujung dengan diameter yang berbeda. Ujung yang lebih besar berhubungan dengan pipa yang memiliki diameter lebih besar, sedangkan ujung yang lebih kecil berhubungan dengan pipa yang memiliki diameter lebih kecil. Hal ini memungkinkan transisi yang mulus dari pipa berdiameter besar ke pipa berdiameter kecil.
Jenis-Jenis Reducer
Reducer terbagi menjadi dua jenis utama, yaitu concentric dan eccentric reducers.
- Concentric Reducer: Ini adalah tipe reducer yang paling umum digunakan. Dalam reducer ini, poros tengah pipa pada kedua ujungnya berada dalam garis yang sama. Ini membuat aliran fluida lebih lancar dan meminimalkan turbulensi dan tekanan udara terperangkap.
- Eccentric Reducer: Dalam reducer ini, poros tengah pada kedua ujungnya tidak sejajar. Eccentric reducer biasanya digunakan dalam aplikasi di mana penumpukan fluida atau udara harus dihindari. Salah satu ujungnya umumnya rata, yang membantu dalam menjaga tingkat fluida konstan.
Pemasangan dan Penggunaan Reducer
Pemasangan reducer dalam sistem perpipaan biasanya melibatkan pengelasan atau pengeboran. Dalam beberapa kasus, pengeboran mungkin lebih disukai karena hal ini memungkinkan instalasi yang lebih cepat dan mudah, serta meminimalkan kebocoran.
Pemilihan reducer yang tepat bergantung pada sejumlah faktor, termasuk ukuran pipa yang digunakan, tekanan dan suhu dalam sistem, dan jenis fluida yang mengalir melalui pipa.
3. Elbow
Elbow adalah jenis sambungan pipa yang memungkinkan perubahan arah dalam sistem perpipaan. Biasanya, elbow digunakan dalam sistem pipa di mana perubahan arah 90 atau 45 derajat diperlukan. Elbow sangat penting dalam berbagai aplikasi, termasuk sistem perpipaan air, gas, dan minyak.
Cara Kerja dan Fungsi Elbow
Elbow bekerja dengan memungkinkan aliran fluida berubah arah tanpa mengganggu kecepatan atau tekanan fluida tersebut. Fungsi utama dari elbow adalah untuk mengarahkan aliran fluida di sepanjang jalur yang diinginkan dalam sistem perpipaan.
Elbow biasanya digunakan dalam sistem perpipaan di mana perubahan arah diperlukan. Ini bisa melibatkan perubahan arah 90 derajat (elbow 90), perubahan arah 45 derajat (elbow 45), atau bahkan perubahan arah 180 derajat (dikenal sebagai “return bend” atau “U-bend”).
Jenis-Jenis Elbow
Elbow terbagi menjadi dua jenis utama berdasarkan jenis bahan dan sudut yang dibentuk:
- Berdasarkan Material: Elbow pipa bisa terbuat dari berbagai bahan, seperti baja karbon, baja tahan karat, tembaga, plastik, dan lain-lain. Pemilihan bahan tergantung pada tipe fluida, tekanan, dan suhu di dalam sistem perpipaan.
- Berdasarkan Sudut: Jenis elbow pipa yang paling umum adalah elbow 90 derajat dan 45 derajat. Namun, dalam beberapa kasus, elbow dengan sudut lainnya juga bisa dibuat sesuai kebutuhan.
Pemasangan dan Penggunaan Elbow
Pemasangan elbow dalam sistem perpipaan biasanya dilakukan dengan proses pengelasan atau pengeleman. Metode ini dipilih berdasarkan bahan pipa dan sambungan, serta persyaratan sistem perpipaan.
Pemilihan elbow yang tepat harus mempertimbangkan beberapa faktor, seperti jenis dan ukuran pipa, tekanan dan suhu sistem, sudut yang diinginkan, dan jenis fluida yang mengalir melalui pipa.
4. Water Mur
Water Mur adalah komponen penting dalam sistem perpipaan yang berfungsi untuk menghubungkan atau memperpanjang pipa. Secara umum, Water Mur digunakan dalam berbagai aplikasi teknik, termasuk sistem perpipaan untuk air, gas, dan minyak.
Cara Kerja dan Fungsi Water Mur
Water Mur bekerja dengan cara menyediakan titik penghubung antara dua bagian pipa atau antara pipa dan komponen lainnya dalam sistem perpipaan. Fungsi utama dari Water Mur adalah untuk memperpanjang atau memodifikasi jalur perpipaan, serta memfasilitasi perbaikan atau pemeliharaan sistem.
Water Mur biasanya dibuat dengan benang internal di kedua ujungnya, yang memungkinkan mereka untuk digabungkan dengan bagian pipa atau fitting lainnya yang memiliki benang eksternal yang cocok. Benang ini memastikan koneksi yang kuat dan kedap air atau gas.
Jenis-Jenis Water Mur
Water Mur tersedia dalam berbagai ukuran dan bahan, termasuk baja, tembaga, plastik, dan lainnya. Pemilihan Water Mur yang tepat tergantung pada ukuran dan jenis pipa yang digunakan, serta tekanan dan suhu sistem perpipaan.
Terdapat juga Water Mur yang memiliki berbagai bentuk, seperti Water Mur lurus (straight), Water Mur berbentuk T (tee), dan Water Mur berbentuk Y (wye), masing-masing dirancang untuk memenuhi kebutuhan khusus dalam sistem perpipaan.
Pemasangan dan Penggunaan Water Mur
Pemasangan Water Mur dalam sistem perpipaan biasanya melibatkan penggunaan benang atau lem khusus. Bagian dalam Water Mur memiliki benang yang cocok dengan benang pada ujung pipa, yang memungkinkan keduanya dihubungkan dengan erat. Dalam beberapa kasus, pelumas atau perekat dapat digunakan untuk membantu memasang Water Mur dan memastikan ikatan yang kuat dan kedap air atau gas.
5. Cross 4 Arah
Cross 4 arah atau four-way pipe fitting, adalah jenis sambungan pipa yang memungkinkan distribusi atau pengumpulan aliran fluida dari empat arah berbeda. Fitting ini memiliki empat cabang yang berorientasi pada 90 derajat satu sama lain. Cross 4 arah digunakan dalam berbagai aplikasi, termasuk sistem perpipaan air, gas, dan minyak.
Cara Kerja dan Fungsi Cross 4 Arah
Cross 4 arah memainkan peran penting dalam sistem perpipaan dengan memfasilitasi distribusi aliran fluida ke empat arah berbeda atau mengumpulkan aliran dari empat sumber yang berbeda. Alat ini sangat bermanfaat dalam sistem perpipaan di mana aliran harus dibagi atau dikumpulkan dari berbagai sumber.
Fitting ini biasanya memiliki empat cabang dengan ukuran dan bentuk yang sama, meski juga ada versi yang memiliki cabang dengan ukuran yang berbeda untuk memenuhi kebutuhan sistem perpipaan yang spesifik.
Jenis-Jenis Cross 4 Arah
Cross 4 arah biasanya terbuat dari bahan yang sama dengan pipa yang akan dihubungkannya. Ini bisa termasuk baja, tembaga, plastik, dan lainnya, tergantung pada kebutuhan sistem perpipaan.
Ada juga variasi dalam desain Cross 4 arah, tergantung pada aplikasinya. Beberapa Cross mungkin memiliki cabang yang semua berukuran sama, sementara yang lain mungkin memiliki cabang dengan ukuran yang berbeda.
Pemasangan dan Penggunaan Cross 4 Arah
Pemasangan Cross 4 arah biasanya memerlukan pengelasan, pengeleman, atau penggunaan klem mekanis, tergantung pada material dan desain fitting. Selain itu, pemilihan Cross 4 arah yang tepat harus mempertimbangkan beberapa faktor, termasuk jenis dan ukuran pipa, tekanan dan suhu sistem, serta jenis fluida yang mengalir melalui pipa.
6. Sambungan Penutup (Cap)
Sambungan Penutup, atau biasa disebut Cap, adalah jenis fitting pipa yang digunakan untuk menutup ujung pipa. Cap biasa digunakan dalam sistem perpipaan air, gas, dan minyak, dan penting untuk mencegah kebocoran serta menjaga tekanan dan aliran fluida dalam sistem.
Cara Kerja dan Fungsi Sambungan Penutup (Cap)
Sambungan Penutup atau Cap bekerja dengan cara menyediakan penutup erat untuk ujung bebas pipa. Fungsi utama dari Cap adalah untuk mencegah kebocoran fluida dan melindungi ujung pipa dari kerusakan atau kontaminasi.
Cap biasanya dipasang di ujung pipa dengan menggunakan metode pengelasan, pengeleman, atau penguncian mekanis. Ini membantu menciptakan ikatan kedap air atau gas yang kuat, sehingga menjaga tekanan dan aliran fluida dalam sistem.
Jenis-Jenis Sambungan Penutup (Cap)
Cap tersedia dalam berbagai ukuran dan bahan, seperti baja, tembaga, plastik, dan lainnya, untuk menyesuaikan dengan berbagai jenis dan ukuran pipa. Pemilihan Cap yang tepat tergantung pada ukuran dan jenis pipa, serta tekanan dan suhu dalam sistem perpipaan.
Ada juga berbagai bentuk Cap, seperti Cap bulat (untuk pipa bundar), Cap persegi (untuk pipa persegi), dan Cap khusus (untuk pipa dengan bentuk atau ukuran khusus).
Pemasangan dan Penggunaan Sambungan Penutup (Cap)
Pemasangan Cap biasanya melibatkan proses pengelasan, pengeleman, atau penguncian mekanis. Ini memastikan ikatan yang kuat dan kedap air atau gas antara Cap dan pipa, serta memungkinkan untuk pemeliharaan dan perbaikan yang mudah.
Pemilihan Cap yang tepat harus mempertimbangkan beberapa faktor, seperti jenis dan ukuran pipa, tekanan dan suhu dalam sistem, serta jenis fluida yang mengalir melalui pipa.
7. Nipple
Nipple adalah jenis fitting pipa yang digunakan untuk menghubungkan dua bagian pipa atau fitting lainnya. Nipple biasanya berbentuk pendek dan memiliki benang di kedua ujungnya. Nipple biasa digunakan dalam berbagai sistem perpipaan, termasuk air, gas, dan minyak.
Cara Kerja dan Fungsi Nipple
Nipple bekerja dengan menyediakan penghubungan antara dua bagian pipa atau antara pipa dan fitting lainnya. Fungsi utama dari Nipple adalah untuk memfasilitasi aliran fluida antara dua bagian perpipaan.
Nipple biasanya memiliki benang di kedua ujungnya yang memungkinkan mereka untuk dihubungkan dengan bagian pipa atau fitting lainnya yang memiliki benang yang cocok. Ini membantu menciptakan ikatan yang kuat dan kedap air atau gas, memastikan aliran fluida yang lancar dan tekanan yang stabil dalam sistem.
Jenis-Jenis Nipple
Nipple tersedia dalam berbagai ukuran dan bahan, termasuk baja, tembaga, plastik, dan lainnya, untuk menyesuaikan dengan berbagai jenis dan ukuran pipa. Pemilihan Nipple yang tepat tergantung pada ukuran dan jenis pipa, serta tekanan dan suhu dalam sistem perpipaan.
Ada juga berbagai jenis Nipple berdasarkan bentuk dan penggunaannya, termasuk Nipple lurus (straight), Nipple berbentuk T (tee), dan Nipple berbentuk Y (wye), masing-masing dirancang untuk memenuhi kebutuhan khusus dalam sistem perpipaan.
Pemasangan dan Penggunaan Nipple
Pemasangan Nipple biasanya melibatkan proses pengeleman atau penguncian mekanis. Ini memastikan ikatan yang kuat dan kedap air atau gas antara Nipple dan pipa, serta memungkinkan untuk pemeliharaan dan perbaikan yang mudah.
Pemilihan Nipple yang tepat harus mempertimbangkan beberapa faktor, seperti jenis dan ukuran pipa, tekanan dan suhu dalam sistem, serta jenis fluida yang mengalir melalui pipa.
8. Sambungan Y (Wye)
Sambungan Y, juga dikenal sebagai Wye, adalah jenis fitting pipa yang digunakan untuk menghubungkan tiga bagian pipa. Wye biasa digunakan dalam berbagai sistem perpipaan, termasuk air, gas, dan minyak, dan penting untuk membagi aliran fluida ke dua arah berbeda atau menggabungkannya dari dua arah.
Cara Kerja dan Fungsi Sambungan Y (Wye)
Sambungan Y atau Wye bekerja dengan cara menyediakan titik cabang untuk aliran fluida dalam sistem perpipaan. Fungsi utama dari Wye adalah untuk membagi aliran fluida ke dua arah yang berbeda atau untuk menggabungkannya dari dua arah.
Wye biasanya memiliki satu ujung yang lurus dan dua cabang yang berorientasi pada sudut 45 derajat dari pipa utama. Ini membantu dalam memastikan aliran fluida yang lancar dan menurunkan risiko penyumbatan dibandingkan dengan fitting cabang lainnya seperti tee.
Jenis-Jenis Sambungan Y (Wye)
Wye tersedia dalam berbagai ukuran dan bahan, termasuk baja, tembaga, plastik, dan lainnya, untuk menyesuaikan dengan berbagai jenis dan ukuran pipa. Pemilihan Wye yang tepat tergantung pada ukuran dan jenis pipa, serta tekanan dan suhu dalam sistem perpipaan.
Ada juga berbagai jenis Wye berdasarkan bentuk dan penggunaannya, termasuk Wye lurus (straight), Wye berbentuk T (tee), dan Wye berbentuk Y (wye), masing-masing dirancang untuk memenuhi kebutuhan khusus dalam sistem perpipaan.
Pemasangan dan Penggunaan Sambungan Y (Wye)
Pemasangan Wye biasanya melibatkan proses pengelasan atau pengeleman. Ini memastikan ikatan yang kuat dan kedap air atau gas antara Wye dan pipa, serta memungkinkan untuk pemeliharaan dan perbaikan yang mudah.
Pemilihan Wye yang tepat harus mempertimbangkan beberapa faktor, seperti jenis dan ukuran pipa, tekanan dan suhu dalam sistem, serta jenis fluida yang mengalir melalui pipa.
9. Sambungan Tee
Sambungan Tee, sering disebut hanya Tee, adalah jenis fitting pipa yang digunakan untuk menghubungkan tiga bagian pipa. Tee memainkan peran penting dalam sistem perpipaan air, gas, dan minyak, memungkinkan aliran fluida untuk dibagi ke dua arah yang berbeda atau digabungkan dari dua arah.
Cara Kerja dan Fungsi Sambungan Tee
Sambungan Tee bekerja dengan menyediakan titik cabang dalam sistem perpipaan. Fungsi utama Tee adalah untuk membagi aliran fluida ke dua arah yang berbeda atau menggabungkannya dari dua arah.
Tee biasanya memiliki satu ujung yang lurus (“run”) dan satu cabang yang datang pada sudut 90 derajat dari run tersebut (“branch”). Desain ini memungkinkan fluida untuk dibagi secara merata dan aliran yang lancar, meskipun juga bisa memicu peningkatan tekanan.
Jenis-Jenis Sambungan Tee
Tee tersedia dalam berbagai ukuran dan bahan, termasuk baja, tembaga, plastik, dan lainnya, untuk menyesuaikan dengan berbagai jenis dan ukuran pipa. Pemilihan Tee yang tepat tergantung pada ukuran dan jenis pipa, serta tekanan dan suhu dalam sistem perpipaan.
Terdapat juga beberapa variasi dari sambungan Tee, seperti Tee merata (equal tee), di mana semua tiga ujungnya memiliki ukuran yang sama, dan Tee tidak merata (reducing tee), di mana salah satu ujungnya lebih kecil dari dua lainnya.
Pemasangan dan Penggunaan Sambungan Tee
Pemasangan Tee biasanya melibatkan proses pengelasan atau pengeleman, meskipun beberapa jenis Tee dapat dihubungkan menggunakan klem atau koneksi benang. Pemasangan yang tepat penting untuk mencegah kebocoran dan memastikan efisiensi sistem perpipaan.
Pemilihan Tee yang tepat memerlukan mempertimbangkan beberapa faktor, seperti jenis dan ukuran pipa, tekanan dan suhu dalam sistem, serta jenis fluida yang mengalir melalui pipa.
Kesimpulan
Memahami macam-macam sambungan pipa dan cara kerjanya adalah aspek kunci dalam teknik dan konstruksi. Dengan pemilihan dan pemasangan yang tepat, sambungan pipa dapat memainkan peran besar dalam efisiensi dan keberhasilan proyek Anda. Semoga informasi dalam artikel ini bermanfaat dan membantu Anda dalam memahami dan memilih sambungan pipa yang paling sesuai dengan kebutuhan Anda.
