Mini Circuit Breaker Adalah: Fungsi, Jenis Dan Merek Terbaik

Selamat datang di artikel blog ini yang akan memberikan panduan lengkap dan detail tentang apa itu mini circuit breaker. Jika Anda tertarik untuk mengetahui lebih lanjut tentang fungsi, manfaat, dan cara kerja mini circuit breaker, maka Anda berada di tempat yang tepat. Kami akan menjelaskan segala hal yang perlu Anda ketahui mengenai komponen penting dalam sistem listrik ini.

Mini circuit breaker (MCB) adalah jenis sakelar listrik yang dirancang untuk melindungi rangkaian listrik Anda. Fungsinya adalah untuk memutuskan aliran listrik jika terjadi gangguan seperti hubung singkat, overcurrent, atau beban berlebih. MCB sering digunakan sebagai pengganti fuse tradisional yang harus diganti setelah terjadi gangguan. Dengan menggunakan MCB, Anda dapat dengan mudah mengembalikan aliran listrik hanya dengan menekan tombol reset setelah gangguan teratasi.

Fungsi Mini Circuit Breaker

Mini circuit breaker berperan penting dalam melindungi peralatan listrik dan mencegah risiko kebakaran. Fungsi utama MCB adalah sebagai berikut:

1. Melindungi Peralatan Listrik

Salah satu fungsi utama mini circuit breaker adalah melindungi peralatan listrik yang terhubung pada suatu rangkaian. Ketika terjadi gangguan seperti hubung singkat atau overcurrent, MCB akan secara otomatis memutuskan aliran listrik untuk mencegah kerusakan pada peralatan tersebut.

2. Mencegah Risiko Kebakaran

MCB juga berperan penting dalam mencegah risiko kebakaran yang dapat disebabkan oleh gangguan listrik. Ketika terjadi gangguan seperti hubung singkat yang dapat menyebabkan panas berlebihan, MCB akan segera memutuskan aliran listrik untuk mencegah terjadinya kebakaran.

3. Mempermudah Pemulihan Aliran Listrik

Selain melindungi peralatan dan mencegah kebakaran, MCB juga memiliki kemampuan yang mempermudah pemulihan aliran listrik setelah terjadi gangguan. Setelah gangguan teratasi, Anda hanya perlu menekan tombol reset pada MCB untuk mengembalikan aliran listrik dengan cepat.

Dengan fungsi-fungsi tersebut, mini circuit breaker menjadi komponen yang sangat penting dalam sistem listrik. MCB dapat memberikan perlindungan yang lebih baik dibandingkan dengan fuse tradisional, serta memastikan keamanan dan kinerja optimal sistem listrik Anda.

Manfaat Penggunaan Mini Circuit Breaker

Penggunaan mini circuit breaker memiliki berbagai manfaat yang menjadikannya pilihan yang lebih baik dalam melindungi sistem listrik Anda. Berikut adalah beberapa manfaat penggunaan MCB:

1. Kemampuan Mengembalikan Aliran Listrik

Salah satu keuntungan utama menggunakan mini circuit breaker adalah kemampuannya untuk mengembalikan aliran listrik dengan mudah setelah terjadi gangguan. Setelah MCB memutuskan aliran listrik akibat gangguan, Anda hanya perlu menekan tombol reset untuk menghidupkannya kembali. Hal ini sangat berbeda dengan fuse tradisional yang harus diganti setelah terjadi gangguan.

2. Perlindungan yang Lebih Baik

MCB juga memberikan perlindungan yang lebih baik terhadap peralatan listrik Anda. Dengan kemampuan mendeteksi gangguan seperti hubung singkat atau overcurrent, MCB akan langsung memutuskan aliran listrik untuk melindungi peralatan tersebut. Hal ini membantu mencegah kerusakan yang lebih parah pada peralatan dan menjaga keandalan sistem listrik Anda.

3. Keandalan yang Lebih Tinggi

Dibandingkan dengan fuse tradisional yang rentan terhadap kerusakan dan harus diganti secara berkala, mini circuit breaker memiliki keandalan yang lebih tinggi. MCB dirancang untuk tahan lama dan dapat digunakan berulang kali tanpa mengalami penurunan kinerja. Hal ini membuat MCB menjadi pilihan yang lebih ekonomis dan praktis dalam jangka panjang.

Dengan manfaat-manfaat tersebut, penggunaan mini circuit breaker menjadi pilihan yang bijak dalam melindungi sistem listrik Anda. MCB memberikan perlindungan yang lebih baik, kemudahan dalam pemulihan aliran listrik, serta keandalan yang tinggi.

Komponen Utama Mini Circuit Breaker

Mini circuit breaker terdiri dari beberapa komponen utama yang bekerja secara bersama-sama untuk melindungi dan mengontrol aliran listrik. Berikut adalah komponen-komponen utama dalam MCB:

1. Kontak

Kontak merupakan salah satu komponen utama dalam mini circuit breaker yang berfungsi untuk menghubungkan atau memutuskan aliran listrik. Ketika MCB dalam keadaan tertutup, kontak akan terhubung sehingga aliran listrik dapat mengalir. Namun, ketika terjadi gangguan, kontak akan terputus secara otomatis untuk memutuskan aliran listrik.

2. Solenoid

Solenoid adalah komponen elektromagnetik yang berfungsi menggerakkan mekanisme pengoperasian MCB. Ketika terjadi gangguan seperti overcurrent, solenoid akan menghasilkan medan magnet yang mempengaruhi posisi kontak, sehingga kontak terputus dan aliran listrik terhenti.

3. Mekanisme Pengoperasian

MCB dilengkapi dengan mekanisme pengoperasian yang memungkinkan Anda untuk mengaktifkan atau mematikan MCB secara manual. Mekanisme ini terdiri dari tombol reset untuk menghidupkan kembali MCB setelah terjadi gangguan, serta tombol off untuk memutuskan aliran listrik secara manual jika diperlukan.

Dengan adanya komponen-komponen utama tersebut, mini circuit breaker dapat berfungsi secara efektif dalam melindungi sistem listrik Anda. Setiap komponen memiliki peran penting dalam kerja MCB dan memastikan kinerja yang optimal.

Cara Kerja Mini Circuit Breaker

Mini circuit breaker bekerja dengan cara mendeteksi gangguan dalam aliran listrik dan memutuskan aliran tersebut untuk melindungi sistem listrik. Berikut adalah langkah-langkah kerja MCB secara rinci:

1. Mendeteksi Gangguan

Ketika terjadi gangguan seperti hubung singkat atau overcurrent, MCB akan mendeteksi adanya perubahan arus listrik yang tidak normal. MCB menggunakan sensor atau komponen pendeteksi lainnya untuk mengenali gangguan tersebut.

2. Memutuskan Aliran Listrik

Setelah mendeteksi gangguan, MCB akan secara otomatis memutuskan aliran listrik dengan memutuskan kontaknya. Kontak akan terputus secara tiba-tiba untuk menghentikan aliran listrik dan mencegah kerusakan pada peralatan atau risiko kebakaran.

3. Mengindikasikan Gangguan

MCB sering dilengkapi dengan indikator atau lampu yang akan menyala untuk mengindikasikan bahwa terjadi gangguan dalam aliran listrik. Hal ini memberikan informasi visual kepada pengguna bahwa ada masalah yang perlu diperbaiki.

4. Memulihkan Aliran Listrik

Setelah gangguan teratasi, Anda dapat dengan mudah menghidupkan kembali aliran listrik dengan menekan tombol reset pada MCB. MCB akan mengembalikan kontak ke posisi semula sehingga aliran listrik dapat mengalir kembali dengan normal.

Dengan cara kerja ini, mini circuit breaker dapat secara efektif melindungi sistem listrik Anda dari gangguan dan memastikan kinerja yang optimal. MCB bekerja dengan cepat dan akurat dalam memutuskan aliran listrik saat terjadi gangguan, sehingga mencegah kerusakan pada peralatan dan risiko kebakaran yang dapat terjadi.

Jenis-Jenis Mini Circuit Breaker

Terdapat beberapa jenis mini circuit breaker yang tersedia di pasaran, masing-masing dengan karakteristik dan kemampuan proteksi yang berbeda. Berikut adalah beberapa jenis MCB yang umum digunakan:

1. MCB Satu Kutub

MCB satu kutub memiliki satu kontak yang dapat memutuskan aliran listrik pada satu fase. Jenis ini biasanya digunakan untuk melindungi beban tunggal atau sirkuit satu fase.

2. MCB Dua Kutub

MCB dua kutub memiliki dua kontak yang mampu memutuskan aliran listrik pada dua fase. Jenis ini umum digunakan untuk melindungi sirkuit dua fase atau beban yang terhubung pada dua fase.

3. MCB Tipe B

MCB tipe B memiliki kemampuan proteksi terhadap beban yang memiliki arus inrush rendah, seperti lampu pijar dan peralatan rumah tangga. Tipe ini juga cocok digunakan pada sirkuit yang memiliki beban resistif.

4. MCB Tipe C

MCB tipe C memiliki kemampuan proteksi yang lebih tinggi dibandingkan dengan tipe B. Jenis ini cocok digunakan pada sirkuit yang memiliki beban seperti motor listrik atau peralatan industri yang memiliki arus inrush lebih tinggi.

5. MCB Tipe D

MCB tipe D memiliki kemampuan proteksi tertinggi dan dapat digunakan untuk melindungi sirkuit dengan beban seperti transformer atau peralatan industri yang memiliki arus inrush sangat tinggi.

Dengan memilih jenis MCB yang sesuai dengan karakteristik dan kebutuhan sistem listrik Anda, Anda dapat memastikan proteksi yang optimal dan mencegah kerusakan pada peralatan serta risiko kebakaran yang dapat terjadi.

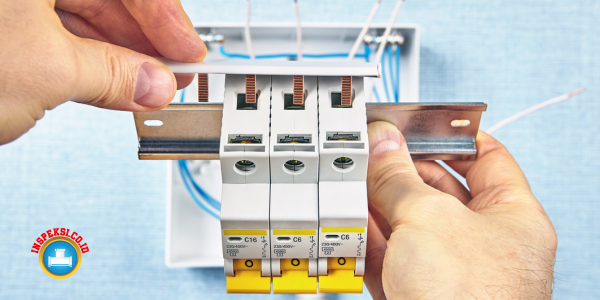

Pemasangan dan Perawatan Mini Circuit Breaker

Pemasangan dan perawatan mini circuit breaker yang tepat sangat penting untuk memastikan kinerja yang optimal dan keamanan sistem listrik Anda. Berikut adalah panduan pemasangan dan perawatan MCB:

Pemasangan MCB

1. Pastikan Anda memiliki pengetahuan dan keterampilan yang cukup dalam pemasangan sistem listrik. Jika tidak yakin, sebaiknya minta bantuan dari ahli listrik yang kompeten.

2. Pilih posisi yang tepat untuk memasang MCB, biasanya di dekat panel listrik utama atau di dalam panel distribusi.

3. Pastikan sumber listrik telah dimatikan sebelum memulai pemasangan. Gunakan alat pengukur tegangan untuk memastikan tidak ada aliran listrik yang masuk ke area pemasangan.

4. Hubungkan kabel listrik dengan benar sesuai dengan petunjuk pemasangan yang tertera pada MCB. Pastikan kabel terpasang dengan kencang dan tidak ada kawat yang terkelupas atau terjalin.

5. Pastikan MCB terhubung dengan baik pada panel listrik dan terkunci dengan aman.

6. Setelah pemasangan selesai, nyalakan sumber listrik dan periksa apakah MCB berfungsi dengan baik.

Perawatan MCB

1. Lakukan pemeriksaan rutin pada MCB untuk memastikan tidak ada kerusakan pada kontak, solenoid, atau mekanisme pengoperasian. Jika ada kerusakan, segera ganti MCB yang rusak.

2. Bersihkan MCB secara berkala dari debu atau kotoran yang dapat mengganggu kinerjanya. Gunakan kuas lembut atau lap bersih untuk membersihkan bagian-bagian MCB.

3. Jaga lingkungan sekitar MCB tetap bersih dan bebas dari kelembaban yang berlebihan. Kelembaban yang tinggi dapat menyebabkan korosi atau kerusakan pada MCB.

4. Jika terjadi gangguan atau trip pada MCB, segera periksa penyebabnya dan pastikan tidak ada masalah pada peralatan yang terhubung pada sirkuit tersebut.

Dengan melakukan pemasangan dan perawatan yang tepat, Anda dapat memastikan kinerja yang optimal dan keamanan sistem listrik Anda. Pastikan untuk mengikuti panduan pemasangan dan perawatan yang disediakan oleh produsen MCB untuk mendapatkan hasil yang terbaik.

Perbedaan Antara Mini Circuit Breaker dan Fuse Tradisional

Mini circuit breaker (MCB) dan fuse tradisional adalah dua komponen yang umum digunakan dalam melindungi sistem listrik. Meskipun keduanya memiliki fungsi yang sama, yaitu memutuskan aliran listrik saat terjadi gangguan, terdapat beberapa perbedaan utama antara MCB dan fuse tradisional:

1. Kemampuan Mengembalikan Aliran Listrik

Salah satu perbedaan utama antara MCB dan fuse tradisional adalah kemampuan MCB untuk mengembalikan aliran listrik dengan mudah setelah terjadi gangguan. Setelah MCB memutuskan aliran listrik akibat gangguan, Anda hanya perlu menekan tombol reset untuk menghidupkannya kembali. Hal ini sangat berbeda dengan fuse tradisional yang harus diganti secara manual setelah terjadi gangguan.

2. Keandalan

MCB umumnya memiliki keandalan yang lebih tinggi dibandingkan dengan fuse tradisional. MCB dirancang untuk tahan lama dan dapat digunakan berulang kali tanpa mengalami penurunan kinerja. Sementara itu, fuse tradisional memiliki batas umur dan harus diganti secara berkala untuk memastikan proteksi yang optimal.

3. Kemampuan Proteksi

MCB juga memiliki kemampuan proteksi yang lebih baik dibandingkan dengan fuse tradisional. MCB dapat mendeteksi berbagai jenis gangguan seperti hubung singkat, overcurrent, atau beban berlebih, dan secara otomatis memutuskan aliran listrik. Fuse tradisional cenderung lebih lambat dalam merespon gangguan dan mungkin tidak dapat memberikan proteksi yang sama efektifnya.

4. Biaya dan Kemudahan Penggunaan

Meskipun MCB mungkin memiliki biaya awal yang lebih tinggi daripada fuse tradisional, penggunaan MCB lebih ekonomis dalam jangka panjang karena tidak perlu diganti setelah terjadi gangguan. Selain itu, MCB juga lebih mudah digunakan karena Anda hanya perlu menekan tombol reset untuk menghidupkannya kembali setelah gangguan teratasi.

Dengan perbedaan-perbedaan tersebut, penggunaan mini circuit breaker dapat menjadi pilihan yang lebih baik dalam melindungi sistem listrik Anda. MCB memiliki kemampuan untuk mengembalikan aliran listrik dengan mudah, keandalan yang lebih tinggi, kemampuan proteksi yang lebih baik, serta lebih ekonomis dan mudah digunakan dibandingkan dengan fuse tradisional.

Kelebihan Mini Circuit Breaker

Mini circuit breaker (MCB) memiliki sejumlah kelebihan yang menjadikannya pilihan yang lebih baik dalam melindungi sistem listrik. Berikut adalah beberapa kelebihan MCB:

1. Keandalan Tinggi

MCB dirancang untuk tahan lama dan dapat digunakan berulang kali tanpa mengalami penurunan kinerja. MCB memiliki keandalan yang tinggi dalam memutuskan aliran listrik saat terjadi gangguan, sehingga melindungi peralatan dan mencegah risiko kebakaran.

2. Kemampuan Mengembalikan Aliran Listrik

Salah satu kelebihan utama MCB adalah kemampuannya untuk mengembalikan aliran listrik dengan mudah setelah terjadi gangguan. Setelah MCB memutuskan aliran listrik, Anda hanya perlu menekan tombol reset untuk menghidupkannya kembali. Halini sangat memudahkan dan menghemat waktu dibandingkan dengan fuse tradisional yang harus diganti setelah terjadi gangguan.

3. Perlindungan yang Lebih Baik

MCB memberikan perlindungan yang lebih baik terhadap peralatan listrik Anda. Dengan kemampuan mendeteksi dan memutuskan aliran listrik saat terjadi gangguan seperti hubung singkat atau overcurrent, MCB membantu mencegah kerusakan pada peralatan dan risiko kebakaran yang dapat terjadi.

4. Kemudahan Penggunaan

MCB lebih mudah digunakan dibandingkan dengan fuse tradisional. Anda hanya perlu menekan tombol reset untuk menghidupkan kembali aliran listrik setelah terjadi gangguan. Selain itu, MCB juga dilengkapi dengan indikator atau lampu yang dapat memberikan informasi visual saat terjadi gangguan.

5. Ekonomis dalam Jangka Panjang

Meskipun MCB mungkin memiliki biaya awal yang lebih tinggi daripada fuse tradisional, penggunaan MCB lebih ekonomis dalam jangka panjang. Anda tidak perlu mengganti MCB setelah terjadi gangguan, sehingga menghemat biaya penggantian fuse secara berkala.

Dengan kelebihan-kelebihan tersebut, mini circuit breaker menjadi pilihan yang lebih baik dalam melindungi sistem listrik Anda. MCB memberikan keandalan yang tinggi, kemampuan mengembalikan aliran listrik, perlindungan yang lebih baik, serta kemudahan penggunaan dan keekonomisan dalam jangka panjang.

Kapan Harus Mengganti Mini Circuit Breaker?

Ada beberapa tanda yang menunjukkan bahwa mini circuit breaker perlu diganti untuk memastikan kinerja dan keamanan sistem listrik Anda. Berikut adalah beberapa tanda bahwa MCB perlu diganti:

1. Seringnya MCB Memutus Aliran Listrik

Jika MCB Anda sering memutus aliran listrik tanpa alasan yang jelas atau terjadi secara acak, hal ini dapat menjadi tanda bahwa MCB sudah tidak berfungsi dengan baik. Gangguan yang sering terjadi dapat mengindikasikan adanya kerusakan pada MCB dan perlu diganti.

2. Ketidakmampuan MCB Merespon Gangguan

Jika MCB tidak merespon dengan baik saat terjadi gangguan seperti hubung singkat atau overcurrent, hal ini dapat menjadi tanda bahwa MCB sudah tidak berfungsi secara optimal. MCB yang tidak dapat memutuskan aliran listrik saat terjadi gangguan tidak dapat melindungi peralatan dan sistem listrik dengan baik.

3. Usia MCB yang Sudah Lama

MCB memiliki umur pakai yang terbatas. Jika MCB Anda sudah digunakan dalam jangka waktu yang lama dan tidak pernah diganti, kemungkinan besar MCB sudah tidak berfungsi dengan baik. Sebaiknya ganti MCB dengan yang baru untuk memastikan kinerja dan keamanan sistem listrik.

4. Kerusakan Fisik pada MCB

Jika Anda melihat adanya kerusakan fisik pada MCB seperti retak, pecah, atau bagian yang lepas, hal ini menunjukkan bahwa MCB sudah tidak aman dan perlu segera diganti. Kerusakan fisik dapat mengurangi kinerja dan kemampuan proteksi MCB.

Jika Anda mengalami salah satu tanda di atas, sebaiknya segera ganti MCB dengan yang baru. Pastikan untuk memilih MCB yang sesuai dengan kebutuhan dan spesifikasi sistem listrik Anda.

Rekomendasi Mini Circuit Breaker Terbaik

Terdapat banyak merek dan model mini circuit breaker yang tersedia di pasaran. Berikut adalah beberapa rekomendasi MCB terbaik yang dapat Anda pertimbangkan:

1. Schneider Electric Easy9

MCB dari Schneider Electric Easy9 merupakan salah satu pilihan terbaik yang dapat Anda pertimbangkan. MCB ini memiliki kualitas yang baik, kemampuan proteksi yang handal, serta mudah digunakan dan dipasang.

2. ABB S200

MCB ABB S200 juga menjadi salah satu pilihan yang populer dan terpercaya. MCB ini memiliki desain yang kompak, kemampuan proteksi yang baik, serta tahan lama dan dapat diandalkan.

3. Legrand DX3

MCB Legrand DX3 juga merupakan pilihan yang sangat baik. MCB ini memiliki kemampuan proteksi yang tinggi, tahan lama, serta dilengkapi dengan fitur-fitur keamanan tambahan.

4. Siemens 5SL

MCB Siemens 5SL juga layak dipertimbangkan. MCB ini memiliki kualitas yang baik, kemampuan proteksi yang handal, serta tahan lama dalam penggunaan sehari-hari.

Pastikan untuk memilih MCB yang sesuai dengan kebutuhan dan spesifikasi sistem listrik Anda. Periksa juga ulasan dan rekomendasi pengguna lainnya untuk memastikan Anda mendapatkan MCB terbaik yang sesuai dengan kebutuhan Anda.

Kesimpulan

Secara keseluruhan, mini circuit breaker adalah komponen penting dalam sistem listrik yang melindungi peralatan Anda dan mencegah risiko kebakaran. Dengan memahami fungsi, manfaat, cara kerja, serta pemilihan dan pemasangan yang tepat, Anda dapat memastikan keamanan dan kinerja optimal sistem listrik Anda. Selamat membaca dan semoga artikel ini bermanfaat bagi Anda!
