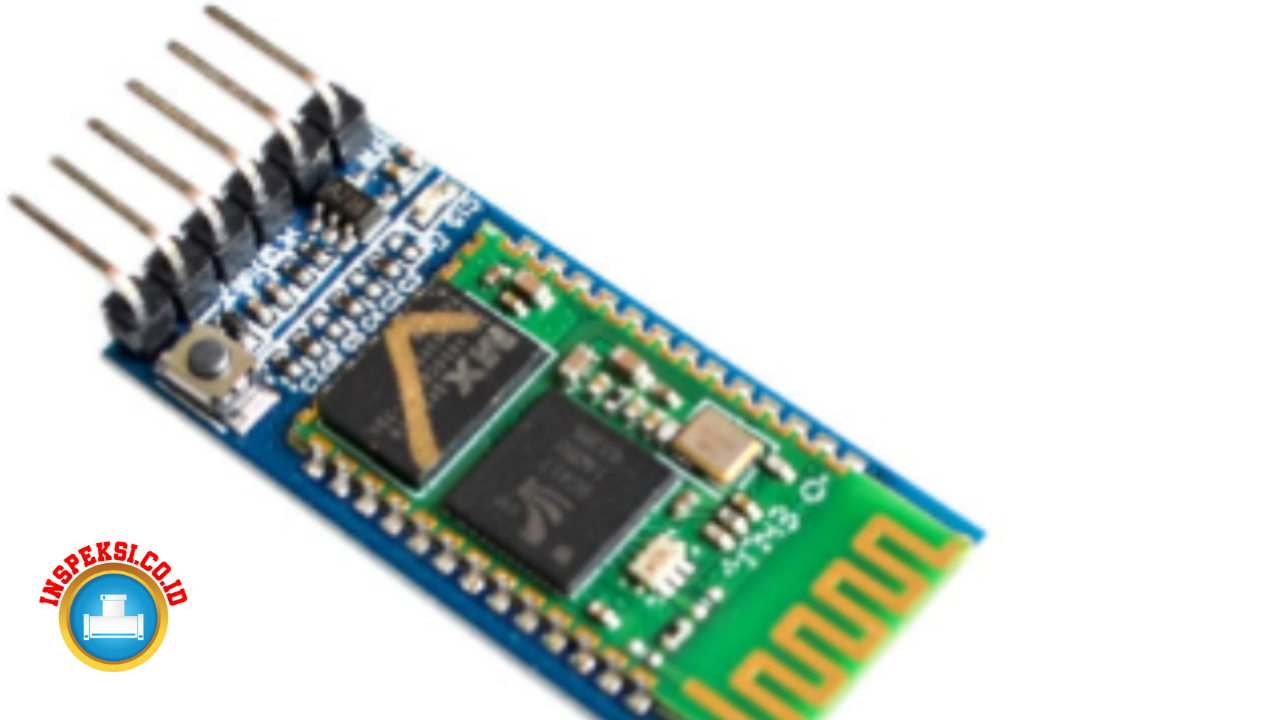

Modul Bluetooth HC 05 merupakan salah satu komponen yang sangat populer dalam dunia elektronika. Dengan kemampuannya untuk menghubungkan perangkat elektronik secara nirkabel, modul ini telah digunakan dalam berbagai proyek, mulai dari kendali jarak jauh hingga komunikasi antar perangkat. Dalam artikel ini, kita akan membahas secara lengkap tentang modul Bluetooth HC 05, mulai dari pengertian, cara kerja, kelebihan dan kekurangan, hingga cara menggunakannya dalam proyek-proyek elektronika.
Pengertian Modul Bluetooth HC 05
Modul Bluetooth HC 05 adalah sebuah komponen elektronik yang berfungsi sebagai perangkat transceiver Bluetooth. Dengan modul ini, kita dapat menghubungkan perangkat elektronik dengan perangkat lainnya secara nirkabel melalui koneksi Bluetooth. Modul ini menggunakan chip Bluetooth dari seri HC 05 yang dikembangkan oleh perusahaan asal China, JY-MCU.
Modul Bluetooth HC 05 memiliki bentuk fisik yang kecil dan dapat diintegrasikan dengan mudah ke dalam berbagai proyek elektronika. Modul ini juga dilengkapi dengan antena Bluetooth yang memungkinkan jarak jangkauan hingga 10 meter atau lebih, tergantung kondisi lingkungan sekitar. Selain itu, modul ini juga mendukung berbagai profil Bluetooth seperti SPP (Serial Port Profile) yang memungkinkan pengiriman data serial.
Spesifikasi Teknis Modul Bluetooth HC 05
Untuk lebih memahami modul Bluetooth HC 05, berikut adalah beberapa spesifikasi teknis yang perlu diperhatikan:
- Tegangan kerja: 3.6V – 6V
- Konsumsi daya: 30 mA (aktif), 10 mA (dalam mode tidur)
- Jarak jangkauan: 10 meter (tergantung kondisi lingkungan)
- Kecepatan transmisi data: Default 9600 bps, dapat diubah hingga 1382400 bps
- Antarmuka komunikasi: UART (Universal Asynchronous Receiver-Transmitter)
Fungsi Utama Modul Bluetooth HC 05
Modul Bluetooth HC 05 memiliki beberapa fungsi utama dalam proyek-proyek elektronika, antara lain:
- 1. Menghubungkan perangkat elektronik dengan perangkat lain secara nirkabel melalui koneksi Bluetooth.
- 2. Mengirim dan menerima data secara nirkabel melalui koneksi Bluetooth.
- 3. Mengendalikan perangkat elektronik melalui perintah-perintah yang dikirim melalui koneksi Bluetooth.
Cara Kerja Modul Bluetooth HC 05
Modul Bluetooth HC 05 bekerja dengan menggunakan teknologi Bluetooth yang merupakan standar komunikasi nirkabel yang digunakan untuk menghubungkan perangkat elektronik. Modul ini bekerja dengan memanfaatkan frekuensi radio 2.4 GHz yang telah ditetapkan sebagai frekuensi standar untuk koneksi Bluetooth.
Proses Pengiriman dan Penerimaan Data
Proses pengiriman dan penerimaan data pada modul Bluetooth HC 05 melibatkan beberapa tahapan, antara lain:
- Menginisialisasi komunikasi: Pertama, modul Bluetooth HC 05 perlu diinisialisasi agar dapat berkomunikasi dengan perangkat lain.
- Mengatur mode kerja: Setelah diinisialisasi, modul ini perlu diatur mode kerjanya, apakah sebagai perangkat pengirim (master) atau penerima (slave).
- Menghubungkan dengan perangkat lain: Setelah mode kerja diatur, modul Bluetooth HC 05 akan mencari dan terhubung dengan perangkat Bluetooth lain yang memiliki koneksi yang sesuai.
- Mengirim dan menerima data: Setelah terhubung, modul ini dapat mengirim dan menerima data melalui koneksi Bluetooth.
Kelebihan Modul Bluetooth HC 05
Modul Bluetooth HC 05 memiliki banyak kelebihan yang membuatnya menjadi pilihan populer dalam proyek-proyek elektronika. Beberapa kelebihan utamanya adalah:
- Jarak jangkauan yang luas: Modul ini dapat mencapai jarak jangkauan hingga 10 meter atau lebih, tergantung kondisi lingkungan sekitar.
- Konsumsi daya rendah: Modul ini dirancang untuk menghemat energi dengan konsumsi daya sekitar 30 mA saat aktif dan 10 mA saat dalam mode tidur.
- Kemampuan komunikasi yang stabil: Dengan menggunakan teknologi Bluetooth, modul ini dapat memberikan koneksi yang stabil dan tidak terganggu oleh gangguan elektromagnetik.
- Antarmuka yang sederhana: Modul ini menggunakan antarmuka UART yang umum digunakan dalam komunikasi serial, sehingga mudah diintegrasikan dengan berbagai jenis mikrokontroler dan perangkat elektronik lainnya.
Jarak Jangkauan yang Luas
Salah satu kelebihan utama modul Bluetooth HC 05 adalah jarak jangkauannya yang luas. Dengan modul ini, kita dapat menghubungkan perangkat elektronik dalam jarak hingga 10 meter atau lebih, tergantung kondisi lingkungan sekitar. Hal ini memungkinkan kita untuk melakukan kendali jarak jauh atau komunikasi antar perangkat dengan leluasa.
Konsumsi Daya Rendah
Modul Bluetooth HC 05 dirancang dengan konsumsi daya yang rendah, sehingga cocok digunakan dalam proyek-proyek yang membutuhkan penggunaan energi yang efisien. Modul ini hanya menggunakan sekitar 30 mA saat aktif, dan dapat beroperasi dalam mode tidur dengan konsumsi daya sekitar 10 mA. Dengan konsumsi daya yang rendah, modul ini dapat digunakan dalam proyek-proyek yang berjalan dalam waktu lama tanpa perlu sering ganti baterai atau sumber daya lainnya.
Kemampuan Komunikasi yang Stabil
Dalam proyek-proyek yang membutuhkan komunikasi yang stabil, modul Bluetooth HC 05 dapat menjadi pilihan yang tepat. Dengan menggunakan teknologi Bluetooth, modul ini dapat memberikan koneksi yang stabil dan tidak terganggu oleh gangguan elektromagnetik atau interferensi dari perangkat lain. Dengan demikian, data yang dikirim dan diterima melalui koneksi Bluetooth akan tetap akurat dan tidak terputus-putus.
Antarmuka yang Sederhana
Modul Bluetooth HC 05 menggunakan antarmuka UART (Universal Asynchronous Receiver-Transmitter) yang umum digunakan dalam komunikasi serial. Antarmuka UART ini memudahkan integrasi modul ini dengan berbagai jenis mikrokontroler dan perangkat elektronik lainnya. Dengan antarmuka yang sederhana, pengguna dapat dengan mudah mengontrol modul ini melalui perintah-perintah yang dikirim melalui koneksi Bluetooth.
Kekurangan Modul Bluetooth HC 05
Meskipun memiliki banyak kelebihan, modul Bluetooth HC 05 juga memiliki beberapa kekurangan yang perlu diperhatikan sebelum digunakan dalam proyek-proyek elektronika. Beberapa kekurangan utamanya adalah:
- Keterbatasan kecepatan transfer data: Modul ini memiliki keterbatasan dalam kecepatan transfer data. Kecepatan transfer data default adalah 9600 bps, dan dapat ditingkatkan hingga 1382400 bps. Namun, kecepatan transfer data yang tinggi dapat menyebabkan jarak jangkauan menjadi lebih pendek.
- Ketergantungan dengan protokol Bluetooth: Modul ini bergantung pada protokol Bluetooth yang
Kekurangan Modul Bluetooth HC 05 (lanjutan)
Ketergantungan dengan Protokol Bluetooth
Modul Bluetooth HC 05 bergantung pada protokol Bluetooth yang telah ditetapkan. Hal ini berarti bahwa modul ini hanya dapat berkomunikasi dengan perangkat lain yang juga menggunakan protokol Bluetooth yang sesuai. Jika perangkat yang ingin dihubungkan tidak mendukung protokol Bluetooth yang sama, maka tidak akan mungkin terjadi koneksi antara kedua perangkat tersebut.
Keterbatasan Keamanan
Salah satu kekurangan dari modul Bluetooth HC 05 adalah keterbatasan keamanannya. Modul ini tidak memiliki fitur keamanan yang kuat, seperti enkripsi data atau autentikasi. Hal ini memungkinkan potensi untuk adanya serangan atau penyadapan data oleh pihak yang tidak berwenang. Oleh karena itu, jika digunakan dalam proyek-proyek yang membutuhkan keamanan yang tinggi, disarankan untuk menggunakan modul Bluetooth lain yang memiliki fitur keamanan yang lebih baik.
Konfigurasi dan Pengaturan Awal
Sebelum dapat menggunakan modul Bluetooth HC 05, perlu dilakukan konfigurasi dan pengaturan awal. Berikut adalah langkah-langkah untuk mengatur modul ini agar dapat berfungsi dengan baik:
1. Koneksi dan Penyediaan Daya
Pertama, hubungkan modul Bluetooth HC 05 ke perangkat elektronik yang akan digunakan. Pastikan modul ini mendapatkan pasokan daya yang cukup sesuai dengan spesifikasi tegangan kerjanya. Biasanya, modul ini dapat diberi daya melalui pin VCC (+) dan GND (-).
2. Mode AT dan Mode Normal
Modul Bluetooth HC 05 memiliki dua mode operasi yang berbeda, yaitu mode AT dan mode normal. Untuk mengkonfigurasi modul ini, kita perlu memasukkan modul ke dalam mode AT terlebih dahulu. Caranya adalah dengan menekan tombol AT yang ada di modul atau dengan memberikan perintah AT melalui koneksi serial.
3. Mengatur Baud Rate
Setelah masuk ke dalam mode AT, kita dapat mengatur kecepatan baud rate yang digunakan oleh modul. Baud rate adalah kecepatan transfer data yang digunakan dalam komunikasi serial. Kita dapat mengatur baud rate dengan memberikan perintah AT+UART= melalui koneksi serial, di mana adalah nilai baud rate yang diinginkan.
4. Mengatur Nama Perangkat
Modul Bluetooth HC 05 dapat diberi nama yang dapat dikenali oleh perangkat lain. Nama ini akan muncul ketika perangkat lain mencari perangkat Bluetooth yang tersedia. Untuk mengatur nama perangkat, kita dapat menggunakan perintah AT+NAME= melalui koneksi serial, di mana adalah nama yang diinginkan.
5. Mengatur PIN Koneksi
Untuk meningkatkan keamanan, modul Bluetooth HC 05 dapat dilengkapi dengan PIN koneksi yang diperlukan saat perangkat lain mencoba untuk terhubung. Kita dapat mengatur PIN koneksi dengan perintah AT+PSWD= melalui koneksi serial, di mana adalah kombinasi angka yang diinginkan.
6. Keluar dari Mode AT
Setelah selesai mengatur semua pengaturan yang diperlukan, kita dapat keluar dari mode AT dengan memberikan perintah AT+RESET melalui koneksi serial. Modul Bluetooth HC 05 akan kembali ke mode normal dan siap digunakan.
Menghubungkan Modul Bluetooth HC 05 dengan Arduino
Modul Bluetooth HC 05 dapat dihubungkan dengan Arduino untuk mengendalikan dan berkomunikasi dengan perangkat elektronik lainnya secara nirkabel. Berikut adalah langkah-langkah untuk menghubungkan modul ini dengan Arduino:
1. Hubungkan VCC dan GND
Hubungkan pin VCC modul Bluetooth HC 05 ke pin 5V pada Arduino, dan hubungkan pin GND modul ke pin GND pada Arduino. Hal ini akan memberikan pasokan daya yang dibutuhkan oleh modul.
2. Hubungkan TX dan RX
Hubungkan pin TX (transmit) pada modul Bluetooth HC 05 ke pin RX (receive) pada Arduino, dan hubungkan pin RX (receive) modul ke pin TX (transmit) pada Arduino. Hal ini akan mengatur komunikasi serial antara modul dan Arduino.
3. Hubungkan EN dan KEY
Pin EN (enable) pada modul Bluetooth HC 05 perlu dihubungkan ke VCC agar modul dapat berfungsi dengan baik. Sedangkan pin KEY pada modul dapat dihubungkan ke GND atau dibiarkan terhubung ke VCC tergantung pada kebutuhan dan konfigurasi yang diinginkan.
4. Mengatur Komunikasi Serial
Di dalam program Arduino, kita perlu mengatur komunikasi serial dengan baud rate yang sama dengan yang telah diatur pada modul Bluetooth HC 05. Hal ini dapat dilakukan dengan menggunakan perintah
Serial.begin();di dalam setup().5. Mengirim dan Menerima Data
Setelah terhubung dengan Arduino, modul Bluetooth HC 05 dapat digunakan untuk mengirim dan menerima data melalui koneksi Bluetooth. Kita dapat menggunakan fungsi-fungsi seperti
Serial.read()danSerial.write()untuk mengirim dan menerima data serial dari modul.Proyek Sederhana: Kendali Lampu dengan Bluetooth
Untuk memperjelas penggunaan modul Bluetooth HC 05 dalam proyek-proyek elektronika, berikut adalah contoh proyek sederhana yang menggunakan modul ini untuk mengendalikan lampu LED melalui koneksi Bluetooth:
1. Persiapan
Pertama, hubungkan modul Bluetooth HC 05 dengan Arduino seperti yang dijelaskan sebelumnya. Selanjutnya, hubungkan output dari Arduino ke lampu LED melalui resistor yang sesuai. Pastikan semua koneksi telah terpasang dengan benar.
2. Program Arduino
Buat program Arduino yang mengatur komunikasi dengan modul Bluetooth HC 05 dan mengendalikan lampu LED sesuai dengan perintah yang diterima melalui koneksi Bluetooth. Dalam program ini, kita perlu mengatur komunikasi serial dengan baud rate yang sesuai dengan pengaturan pada modul Bluetooth HC 05.
3. Aplikasi Bluetooth di Ponsel
Instal aplikasi Bluetooth di ponsel yang mendukung pengiriman perintah melalui koneksi Bluetooth. Pastikan ponsel telah terhubung dengan modul Bluetooth HC 05.
4. Kendali Lampu via Bluetooth
Dengan semua persiapan yang telah dilakukan, kita dapat mengendalikan lampu LED melalui koneksi Bluetooth. Kirimkan perintah yang sesuai melalui aplikasi Bluetooth di ponsel, dan lampu LED akan menyala atau mati sesuai dengan perintah yang diterima.
Proyek Menengah: Robot Kontrol Bluetooth
Untuk proyek yang lebih menantang, modul Bluetooth HC 05 dapat digunakan untuk mengendalikan robot secara nirkabel melalui perangkat ponsel atau komputer. Berikut adalah langkah-langkah untuk membuat proyek robot kontrol Bluetooth:
1. Persiapan Robot
Siapkan robot yang akan dikendalikan dan pastikan telah terpasang dengan motor, sensor, dan komponen lain yang diperlukan. Pastikan juga robot memiliki kontroler yang dapat menerima input untuk mengendalikan pergerakan robot.
2. Hubungkan Modul Bluetooth
Hubungkan modul Bluetooth HC 05 dengan kontroler robot. Pastikan pin TX modul terhubung ke pin RX kontroler, dan pin RX modul terhubung ke pin TX kontroler. Juga, pastikan pin VCC dan GND modul terhubung ke sumber daya yang sesuai pada robot.
3. Program Kontroler Robot
Buat program pada kontroler robot yang mengatur komunikasi dengan modul Bluetooth HC 05 dan menginterpretasikan perintah yang diterima melalui koneksi Bluetooth. Program ini akan mengendalikan pergerakan robot berdasarkan perintah yang diterima, seperti maju, mundur, berbelok kanan, berbelok kiri, dan sebagainya.
4. Aplikasi Kontrol Bluetooth di Ponsel atau Komputer
Instal aplikasi kontrol Bluetooth di ponsel atau komputer yang dapat mengirimkan perintah melalui koneksi Bluetooth. Pastikan perangkat ponsel atau komputer telah terhubung dengan modul Bluetooth HC 05.
5. Kendalikan Robot Melalui Bluetooth
Dengan semua persiapan yang telah dilakukan, kita dapat mengendalikan robot melalui koneksi Bluetooth. Gunakan aplikasi kontrol Bluetooth di ponsel atau komputer untuk mengirimkan perintah yang diinginkan, dan robot akan merespons dengan melakukan pergerakan yang sesuai.
Debugging dan Troubleshooting
Ketika menggunakan modul Bluetooth HC 05, mungkin terjadi beberapa masalah atau kesalahan yang perlu diperbaiki. Berikut adalah beberapa masalah umum yang mungkin muncul saat menggunakan modul ini dan cara mengatasinya:
1. Tidak Terhubung dengan Perangkat Bluetooth Lain
Jika modul Bluetooth HC 05 tidak dapat terhubung dengan perangkat Bluetooth lain, periksa apakah modul ini telah diatur dalam mode terhubung atau mode pencarian. Pastikan juga perangkat yang akan dihubungkan menggunakan protokol Bluetooth yang sesuai dengan modul ini.
2. Gangguan Sinyal atau Jarak Jangkauan Terbatas
Jika terjadi gangguan sinyal atau jarak jangkauan terbatas, periksa apakah ada objek atau hambatan fisik yang menghalangi koneksi Bluetooth. Posisikan modul dan perangkat Bluetooth lainnya dengan posisi yang lebih dekat dan bebas dari hambatan untuk memperbaiki masalah ini.
3. Kecepatan Transfer Data Lambat
Jika kecepatan transfer data terlalu lambat, periksa konfigurasi baud rate pada modul Bluetooth HC 05 dan pastikan baud rate yang sama juga diatur pada perangkat yang akan terhubung. Jika perlu, tingkatkan baud rate untuk meningkatkan kecepatan transfer data, namun perlu diingat bahwa kecepatan transfer yang tinggi dapat mempengaruhi jarak jangkauan.
4. Masalah Konfigurasi
Jika terjadi masalah dalam mengatur modul Bluetooth HC 05, pastikan perintah AT yang diberikan sesuai dengan petunjuk dan spesifikasi modul. Periksa juga pengaturan baud rate, nama perangkat, dan PIN koneksi apakah telah diatur dengan benar. Jika masih ada masalah, ulangi proses konfigurasi dan pastikan koneksi fisik antara modul dan perangkat elektronik telah terpasang dengan baik.
5. Masalah Kompatibilitas
Jika modul Bluetooth HC 05 tidak kompatibel dengan perangkat atau aplikasi yang digunakan, periksa apakah protokol Bluetooth yang digunakan oleh modul ini sesuai dengan protokol yang dibutuhkan oleh perangkat atau aplikasi tersebut. Jika tidak kompatibel, pertimbangkan penggunaan modul Bluetooth lain yang mendukung protokol yang sesuai.
Kesimpulan
Artikel ini telah memberikan panduan lengkap dan detail tentang modul Bluetooth HC 05, mulai dari pengertian, cara kerja, kelebihan dan kekurangan, hingga cara menggunakannya dalam proyek-proyek elektronika. Modul Bluetooth HC 05 merupakan komponen yang sangat berguna dalam memungkinkan komunikasi nirkabel antar perangkat elektronik. Dengan pemahaman yang baik tentang modul ini, kita dapat mengembangkan proyek-proyek yang menarik dan inovatif dengan menggunakan koneksi Bluetooth.
Modul Bluetooth HC 05 memiliki kelebihan seperti jarak jangkauan yang luas, konsumsi daya rendah, kemampuan komunikasi yang stabil, dan antarmuka yang sederhana. Namun, modul ini juga memiliki kekurangan seperti keterbatasan kecepatan transfer data dan ketergantungan pada protokol Bluetooth.
Untuk menggunakan modul Bluetooth HC 05, kita perlu melakukan konfigurasi dan pengaturan awal, menghubungkannya dengan Arduino, dan memahami cara mengirim dan menerima data melalui koneksi Bluetooth. Modul ini dapat digunakan dalam proyek-proyek sederhana seperti kendali lampu LED, maupun proyek-proyek yang lebih kompleks seperti robot kontrol Bluetooth.
Jika terjadi masalah, seperti tidak terhubung dengan perangkat Bluetooth lain atau gangguan sinyal, kita dapat melakukan debugging dan troubleshooting dengan mengikuti langkah-langkah yang telah dijelaskan. Dalam melakukan debugging, pastikan untuk memeriksa konfigurasi, koneksi fisik, dan kompatibilitas modul dengan perangkat atau aplikasi yang digunakan.
Dengan pemahaman yang baik tentang modul Bluetooth HC 05 dan kemampuan untuk mengatasi masalah yang mungkin timbul, kita dapat mengoptimalkan penggunaan modul ini dalam proyek-proyek elektronika kita. Modul Bluetooth HC 05 adalah alat yang sangat berguna dan serbaguna dalam dunia elektronika, dan dapat membawa inovasi dan kemudahan dalam menghubungkan dan mengendalikan perangkat elektronik secara nirkabel.
