Ohmmeter: Fungsi, Cara Kerja,Jenis, Dan Penggunaannya

Apa Itu Ohmmeter?

Dalam bidang teknik dan elektronika, Ohmmeter merupakan salah satu alat yang paling sering digunakan. Tapi, apa sebenarnya Ohmmeter itu? Bagaimana cara kerjanya? Dan mengapa penting bagi para teknisi dan insinyur untuk memahaminya?

Ohmmeter adalah perangkat pengukur yang dirancang khusus untuk mengukur resistensi (hambatan) dalam suatu rangkaian atau komponen. Resistensi diukur dalam satuan Ohm, oleh karena itu alat ini dinamakan “Ohmmeter”.

Komponen Utama Ohmmeter:

  1. Galvanometer: Digunakan untuk mendeteksi dan menampilkan arus listrik yang melalui komponen atau rangkaian yang diukur.
  2. Baterai: Menghasilkan arus listrik yang akan mengalir melalui komponen atau rangkaian.
  3. Skala Penunjuk: Menampilkan hasil pengukuran dalam satuan Ohm.

Jenis-Jenis Ohmmeter: Ada dua jenis utama Ohmmeter:

  1. Ohmmeter Analog: Menggunakan jarum fisik yang bergerak di atas skala untuk menampilkan hasil pengukuran.

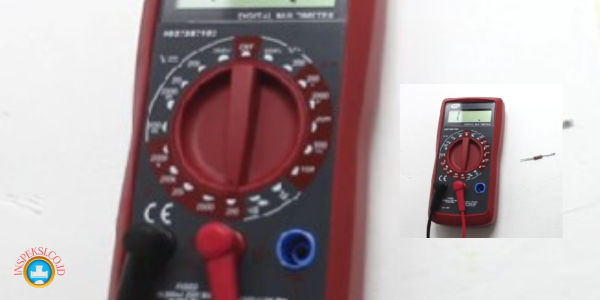

  2. Ohmmeter Digital: Menampilkan hasil pengukuran pada layar digital, biasanya dalam bentuk angka.

Ohmmeter digunakan untuk mengukur resistensi, baterai dalam Ohmmeter menghasilkan arus listrik. Arus ini mengalir melalui komponen atau rangkaian yang diukur, dan resistensinya ditentukan berdasarkan seberapa besar penurunan voltase yang terjadi saat arus melalui komponen atau rangkaian tersebut.

Ohmmeter menjadi alat yang sangat penting karena hambatan listrik adalah salah satu parameter kunci yang mempengaruhi kinerja sebagian besar rangkaian elektronik. Dengan mengetahui resistensi, seorang teknisi dapat menentukan kondisi komponen, apakah komponen tersebut bekerja dengan baik atau perlu diganti.

Sejarah dan Evolusi Ohm-meter

Pengukuran resistansi telah menjadi bagian integral dari dunia elektronika sejak ditemukannya hukum dasar listrik. Sejarah Ohm-meter, alat yang digunakan untuk tujuan ini, mencerminkan perjalanan ilmu listrik dan elektronika.

1. Era Awal Pengukuran Resistansi:

  • Hukum Ohm: Dalam tahun-tahun awal abad ke-19, fisikawan Jerman Georg Simon Ohm mengemukakan Hukum Ohm, yang menjadi dasar dari semua pengukuran resistansi.
  • Peralatan Awal: Pada masa itu, pengukuran resistansi dilakukan dengan menggunakan metode yang sederhana, sering kali melibatkan rangkaian baterai dan galvanometer.

2. Kemunculan Ohm-meter Analog Pertama:

  • Teknologi Galvanometer: Dengan kemajuan dalam teknologi galvanometer, alat ukur resistansi pertama mulai muncul pada akhir abad ke-19.
  • Desain Awal: Alat-alat awal ini biasanya berukuran besar, sulit digunakan, dan kurang akurat dibandingkan dengan standar modern.

3. Inovasi pada Abad ke-20:

  • Miniaturisasi: Kemajuan teknologi memungkinkan perangkat menjadi lebih kecil dan portabel.
  • Akurasi yang Lebih Baik: Desain yang ditingkatkan dan bahan-bahan baru memungkinkan pengukuran yang jauh lebih akurat.
  • Fitur Tambahan: Beberapa Ohm-meter mulai dilengkapi dengan fitur tambahan seperti kemampuan untuk mengukur kapasitansi dan induktansi.

4. Era Digital:

  • Layar Digital: Dengan adopsi teknologi digital pada akhir abad ke-20, Ohm-meter mulai dilengkapi dengan layar digital.
  • Kemampuan Pemrosesan: Ohm-meter digital modern memiliki kemampuan untuk menyimpan pembacaan, melakukan perhitungan otomatis, dan bahkan menghubungkannya ke komputer atau perangkat lain untuk analisis lebih lanjut.

5. Masa Kini dan Masa Depan:

  • Alat Multifungsi: Banyak Ohm-meter saat ini adalah bagian dari multimeter, yang dapat mengukur berbagai parameter lain selain resistansi.
  • Konektivitas Nirkabel: Beberapa model terbaru dilengkapi dengan konektivitas Bluetooth atau Wi-Fi, memungkinkan mereka untuk berinteraksi dengan perangkat lain atau cloud.

Ohm-meter telah melalui perjalanan yang panjang dari perangkat sederhana yang digunakan oleh ilmuwan abad ke-19 menjadi alat canggih yang kita kenal hari ini. Evolusi ini mencerminkan kemajuan luar biasa dalam teknologi dan inovasi, serta kebutuhan yang terus berkembang dari para profesional elektronik.

Jenis-Jenis Ohm-meter

Dalam pengukuran resistansi, memiliki alat yang tepat adalah esensial. Ohm-meter, dengan variasi jenis dan fiturnya, memudahkan proses ini. Artikel ini akan membahas berbagai jenis Ohm-meter yang tersedia dan keunggulan masing-masing.

Baca Juga  Durometer Metode Pengukuran Kekerasan Material

1. Ohm-meter Analog:

  • Definisi: Ohm-meter analog adalah jenis Ohm-meter yang menggunakan jarum fisik untuk menunjukkan hasil pengukuran pada skala.
  • Kelebihan:
    • Visualisasi langsung melalui jarum penunjuk.
    • Tidak memerlukan sumber daya listrik untuk operasional, ideal untuk kondisi di mana sumber daya terbatas.
  • Kekurangan:
    • Akurasi mungkin kurang dibandingkan dengan jenis digital.
    • Dapat rusak karena benturan mekanis.

2. Ohm-meter Digital:

  • Definisi: Ohm-meter digital menampilkan hasil pengukuran pada layar digital, biasanya dalam format angka.
  • Kelebihan:
    • Akurasi tinggi dengan pembacaan yang lebih detail.
    • Beberapa model dilengkapi dengan fitur tambahan seperti penyimpanan data dan konektivitas ke perangkat lain.
  • Kekurangan:
    • Memerlukan sumber daya, biasanya dalam bentuk baterai atau adaptor.
    • Mungkin lebih mahal dibandingkan model analog.

Perbandingan Antara Analog dan Digital: Ketika membandingkan kedua jenis Ohm-meter ini, keputusan harus didasarkan pada kebutuhan penggunaan, anggaran, dan preferensi pribadi. Beberapa teknisi lebih suka tampilan visual dari model analog, sementara yang lain lebih menghargai akurasi dan fitur tambahan dari model digital.

Pemilihan Ohm-meter Yang Tepat: Pemilihan Ohm-meter yang tepat tergantung pada aplikasi dan lingkungan tempat alat tersebut akan digunakan. Misalnya, teknisi lapangan mungkin memilih Ohm-meter analog karena ketahanannya, sementara laboratorium mungkin lebih memilih model digital karena akurasinya.

Baik Ohm-meter analog maupun digital memiliki kelebihan dan kekurangan masing-masing. Mengerti perbedaan antara keduanya dapat membantu dalam memilih alat yang paling sesuai untuk kebutuhan pengukuran resistansi Anda. Seiring dengan perkembangan teknologi, kita bisa mengharapkan inovasi lebih lanjut dalam desain dan fitur Ohm-meter di masa mendatang.

Fungsi Utama dari Ohmmeter

Ohmmeter adalah alat yang telah menjadi bagian integral dari industri elektronik dan telah digunakan selama lebih dari satu abad untuk mengukur resistansi. Walaupun mungkin terlihat sebagai alat sederhana, fungsinya sangat penting dan memiliki aplikasi di berbagai bidang. Artikel ini akan menyajikan fungsi utama dari Ohmmeter.

1. Pengukuran Resistansi:

  • Dasar Fungsi: Ohmmeter secara inheren dirancang untuk mengukur hambatan atau resistansi dalam suatu rangkaian atau komponen.
  • Aplikasi: Hal ini penting untuk menentukan kinerja komponen seperti resistor, pengukuran resistansi isolasi, dan memeriksa kualitas sambungan.

2. Identifikasi Kerusakan:

  • Deteksi Open Circuit: Ohmmeter dapat mendeteksi jika suatu rangkaian atau bagian dari rangkaian tidak memiliki jalur kontinu atau putus.
  • Deteksi Short Circuit: Alat ini juga dapat mendeteksi jika ada konsleting atau hambatan yang sangat rendah pada rangkaian yang seharusnya tidak ada.

3. Pengujian Komponen:

  • Resistor: Mengukur nilai resistansi untuk memastikan resistor bekerja sesuai spesifikasi.
  • Kabel dan Konduktor: Memeriksa integritas kabel untuk memastikan tidak ada putus atau rusak.
  • Saklar: Memastikan saklar bekerja dengan benar dengan mengecek resistansi saat saklar dalam posisi terbuka atau tertutup.

4. Pengukuran Kesinambungan:

  • Mengukur kualitas sambungan dalam suatu rangkaian untuk memastikan bahwa tidak ada hambatan yang tidak diinginkan.

5. Kalibrasi dan Justifikasi:

  • Banyak Ohmmeter dilengkapi dengan kemampuan untuk dikalibrasi, memastikan bahwa pembacaan yang diberikannya akurat dan dapat diandalkan.

6. Analisis Keseluruhan Rangkaian:

  • Dengan mengukur resistansi pada berbagai titik dalam suatu rangkaian, teknisi dapat mendapatkan pemahaman yang lebih baik tentang bagaimana rangkaian tersebut bekerja dan di mana kemungkinan terjadi masalah.

Ohmmeter adalah alat yang sangat penting dalam dunia elektronik yang membantu teknisi, insinyur, dan hobiis dalam memecahkan masalah, membangun, dan memeriksa rangkaian listrik. Fungsinya dalam mengukur resistansi memberikan gambaran yang jelas tentang banyak aspek dari suatu rangkaian dan komponennya, menjadikannya sebagai alat yang tak ternilai bagi mereka yang bekerja di bidang ini.

Bagian-bagian Ohmmeter

Sebagai alat ukur yang esensial dalam dunia elektro dan elektronik, Ohmmeter memiliki beberapa komponen yang memungkinkannya berfungsi dengan efektif. Mempelajari bagian-bagian Ohmmeter akan membantu pengguna memahami prinsip kerja dan cara penggunaannya dengan benar. Artikel ini akan menjelaskan bagian-bagian penting dari Ohmmeter.

Baca Juga  Alat Uji Emisi Gas Buang: Panduan Lengkap dan Detail

1. Display atau Layar Tampilan:

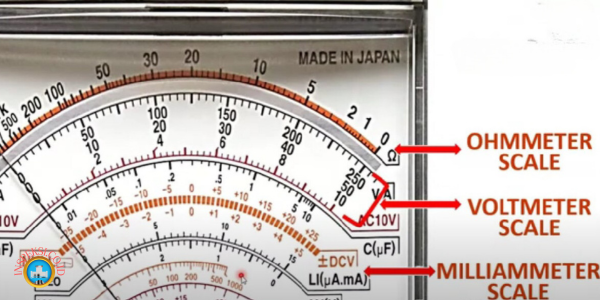

  • Analog: Biasanya dilengkapi dengan jarum penunjuk yang menunjukkan pembacaan pada skala tertentu.
  • Digital: Menampilkan angka secara digital yang menunjukkan hasil pengukuran.

2. Sekrup Kalibrasi:

  • Digunakan untuk mengatur posisi jarum (pada Ohmmeter analog) agar berada pada nol saat tidak ada pengukuran.

3. Tombol ‘Zero Ohm Adjust Knob’:

  • Fungsi ini penting untuk mengatur jarum meter pada angka nol atau Zero sebelum melakukan pengukuran.

4. Saklar Pemilih (Range Selector Switch):

  • Digunakan untuk memilih rentang pengukuran Ohm yang diinginkan, mulai dari rentang rendah hingga tinggi.

5. Lubang Kutub Positif dan Negatif:

  • Tempat di mana probe atau kabel pengukur ditancapkan.

6. Probe (+) dan (-):

  • Kabel yang digunakan untuk mengukur, yang terdiri dari dua ujung: satu untuk positif dan yang lainnya untuk negatif.

7. Baterai:

  • Sumber daya untuk Ohmmeter. Pada beberapa model, ada indikator baterai yang menunjukkan saat baterai lemah atau perlu diganti.

8. Tombol Power:

  • Digunakan untuk menghidupkan dan mematikan alat.

9. Proteksi Overload:

  • Beberapa Ohmmeter dilengkapi dengan fitur ini untuk melindungi alat dari pengukuran yang melebihi kapasitasnya.

10. Konektor tambahan (pada beberapa model):

  • Untuk fitur-fitur tambahan seperti konektivitas ke komputer atau perangkat lain.

Mengenali bagian-bagian dari Ohmmeter adalah langkah awal yang penting dalam memahami cara kerja dan penggunaan alat ini dengan benar. Dengan pemahaman yang baik, pengguna bisa memaksimalkan fungsi Ohmmeter dan memastikan pembacaan yang akurat serta menjaga alat ini tetap dalam kondisi terbaik

Cara Kerja Ohmmeter

Dalam dunia elektronik dan elektro, Ohmmeter merupakan alat yang sangat penting untuk mengukur resistensi atau hambatan dalam suatu komponen atau rangkaian. Untuk memaksimalkan fungsinya dan memahami penggunaannya, penting bagi kita untuk mengetahui bagaimana Ohmmeter bekerja. Artikel ini akan menjelaskan prinsip dasar dari cara kerja Ohmmeter.

1. Prinsip Dasar Ohmmeter:

  • Ohmmeter bekerja berdasarkan prinsip mengukur arus yang mengalir melalui suatu komponen dan kemudian menghitung hambatan berdasarkan arus dan tegangan yang dikenakan pada komponen tersebut.

2. Sumber Daya Internal:

  • Ohmmeter memiliki sumber daya internal (biasanya baterai) yang menghasilkan arus. Saat melakukan pengukuran, alat ini mengirimkan arus melalui komponen yang diukur.

3. Perbedaan antara Ohmmeter Analog dan Digital:

  • Ohmmeter analog menggunakan galvanometer untuk menunjukkan resistansi dengan cara mengukur jumlah arus yang mengalir melalui komponen.
  • Ohmmeter digital bekerja dengan mengukur penurunan tegangan di komponen dan kemudian menghitung resistensinya dengan menggunakan mikroprosesor.

4. Kalibrasi dan Nol Ohm:

  • Sebelum melakukan pengukuran, penting untuk mengalibrasi Ohmmeter ke nol ohm dengan menyentuhkan kedua probe bersama-sama dan memastikan pembacaan mendekati nol.

5. Pengukuran Hambatan:

  • Ketika probe Ohmmeter disentuhkan pada komponen, arus dari baterai akan mengalir melalui komponen tersebut. Ohmmeter kemudian mengukur penurunan tegangan di antara dua probe dan mengonversinya menjadi nilai resistensi dalam ohm.

6. Perlindungan dari Kesalahan Pengukuran:

  • Sebagian besar Ohmmeter modern dilengkapi dengan fitur proteksi overload yang mencegah kerusakan jika pengguna tanpa sengaja mengukur komponen dalam keadaan dialiri arus atau dalam kondisi rangkaian tertutup.

Memahami cara kerja Ohmmeter memungkinkan pengguna untuk melakukan pengukuran dengan lebih akurat dan aman. Dengan penggunaan yang benar dan pemahaman yang mendalam, Ohmmeter bisa menjadi alat yang sangat berguna dalam diagnosa, perbaikan, dan pembuatan rangkaian elektronik.

Pentingnya Kalibrasi pada Ohmmeter

Seiring dengan perkembangan teknologi, kebutuhan akan pengukuran yang akurat dalam dunia elektronik semakin meningkat. Salah satu alat yang sering digunakan oleh para ahli elektronik adalah Ohmmeter. Namun, seberapa sering kita melakukan kalibrasi pada alat ini? Mengapa kalibrasi penting? Mari kita bahas lebih lanjut.

Baca Juga  Perbedaan Metric dan Imperial: Pengukuran yang Berbeda dalam Sistem Satuan

1. Pengertian Kalibrasi:

  • Kalibrasi adalah proses yang membandingkan kinerja suatu alat ukur dengan standar yang telah ditetapkan untuk memastikan akurasi dan konsistensi pembacaannya.

2. Pentingnya Akurasi Pengukuran:

  • Dalam aplikasi teknik dan ilmiah, keakuratan pengukuran sangat penting. Kesalahan pengukuran, meski sekecil apapun, dapat berdampak pada kualitas produk, keselamatan, dan efisiensi energi.

3. Mengapa Ohmmeter Perlu Dikalibrasi?:

  • Seperti alat ukur lainnya, Ohmmeter dapat mengalami pergeseran dalam akurasinya seiring waktu, karena faktor-faktor seperti pemakaian, umur baterai, dan kondisi lingkungan.

4. Kalibrasi Memperpanjang Umur Ohmmeter:

  • Kalibrasi yang rutin dapat mendeteksi masalah yang mungkin terjadi pada Ohmmeter, seperti baterai yang lemah atau komponen yang aus, sehingga alat dapat dirawat dan umurnya menjadi lebih panjang.

5. Kalibrasi untuk Standar Industri:

  • Di banyak industri, terutama yang berkaitan dengan produksi dan manufaktur, ada standar tertentu yang harus dipatuhi. Kalibrasi memastikan bahwa Ohmmeter memenuhi standar ini, sehingga menghindari potensi denda atau masalah regulasi.

6. Meminimalkan Kesalahan Pengukuran:

  • Dengan rutin dikalibrasi, risiko kesalahan pengukuran dapat diminimalkan. Hal ini sangat penting, terutama jika Ohmmeter digunakan dalam aplikasi kritis seperti di industri penerbangan, medis, atau energi.

7. Meningkatkan Kepercayaan pada Alat:

  • Kalibrasi yang rutin meningkatkan kepercayaan pengguna pada Ohmeter, sehingga mereka dapat yakin bahwa pengukuran yang dilakukan akurat dan dapat diandalkan.

Kalibrasi pada Ohmeter bukan hanya tentang memastikan alat bekerja dengan benar; ini adalah tentang memastikan keakuratan, konsistensi, dan keandalan dalam setiap pengukuran. Dengan menjaga Ohmmeter tetap dikalibrasi, kita dapat memastikan bahwa kita selalu mendapatkan hasil yang akurat, yang pada akhirnya mempengaruhi kualitas kerja dan keputusan yang kita buat.

Rekomendasi Merek Ohmeter di Indonesia

Ohmeter merupakan alat penting bagi para profesional di bidang elektronika untuk mengukur resistansi atau hambatan. Di Indonesia, ada beberapa merek ohmmeter yang telah mendapat kepercayaan dari konsumen karena kualitas dan akurasinya. Berikut ini adalah rekomendasi merek ohmeter yang banyak digunakan di Indonesia:

1. Fluke:

  • Salah satu merek yang paling dikenal di dunia alat ukur, termasuk di Indonesia. Fluke menawarkan keandalan dan akurasi yang tinggi dalam setiap produknya.

2. Sanwa:

  • Merek Jepang ini telah lama dikenal di Indonesia. Sanwa menawarkan berbagai jenis alat ukur, termasuk ohmmeter dengan fitur yang lengkap.

3. Kyoritsu:

  • Merupakan salah satu merek favorit para profesional di Indonesia. Kyoritsu dikenal dengan produk-produknya yang tahan lama dan akurat.

4. Hioki:

  • Merek ini dikenal dengan inovasi dan teknologi canggih yang diterapkan pada setiap alat ukurnya, termasuk ohmmeter.

5. UNI-T:

  • Menawarkan produk dengan harga yang lebih terjangkau namun tetap dengan kualitas yang baik. Cocok bagi mereka yang membutuhkan alat ukur dengan budget terbatas.

6. Mastech:

  • Dikenal sebagai salah satu merek yang menawarkan produk dengan harga yang kompetitif namun dengan spesifikasi yang memadai.

7. Extech:

  • Selain ohmmeter, Extech juga memproduksi berbagai alat ukur lain dengan kualitas yang terjamin.

8. Tektronix:

  • Meski lebih dikenal dengan osiloskopnya, Tektronix juga menawarkan ohmmeter dengan kualitas tinggi.

9. Megger:

  • Terutama dikenal dengan alat uji resistansi isolasi, Megger juga memiliki ohmmeter untuk pengukuran resistansi biasa.

10. Amprobe:

  • Sebagai bagian dari Fluke Corporation, Amprobe menawarkan ohmmeter dengan kualitas yang tak kalah dengan produk Fluke.
