Dalam artikel ini, kita akan membahas secara menyeluruh mengenai piping, mulai dari pengertian, jenis pipa, metode penyambungan, hingga pengujian dan perbedaan antara piping dan pipeline. Selamat menikmati pembahasan menarik ini dan semoga menjadi referensi yang bermanfaat.
Pembuka

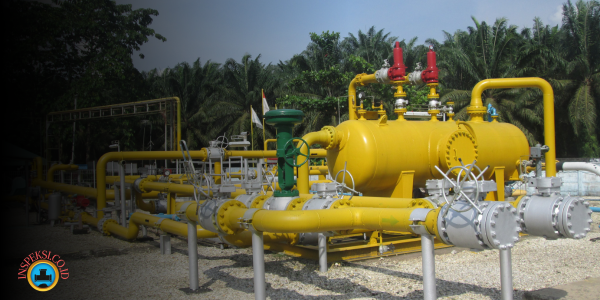

Piping adalah sistem yang digunakan untuk mengalirkan fluida dari satu titik ke titik lainnya melalui pipa. Sistem ini digunakan dalam berbagai industri, seperti perminyakan, gas, kimia, dan sektor lainnya. Pemahaman mengenai piping sangat penting dalam mendesain dan merawat infrastruktur yang menggunakan fluida.
Pokok bahasan yang akan kita bahas dalam artikel ini meliputi pengertian, jenis pipa berdasarkan pembuatan, kekurangan dan kelebihan, metode penyambungan, material pipa, komponen pipa, fungsi, cara uji, perbedaan piping dan pipeline, serta kode standar yang digunakan dalam industri.
Jenis Pipa Berdasarkan Pembuatan
Seamless
Pipa seamless adalah pipa yang dibuat tanpa sambungan atau las. Proses pembuatannya dilakukan dengan cara pemanasan logam hingga berbentuk cair, kemudian logam tersebut dipadatkan dan ditarik melalui die untuk membentuk pipa. Pipa seamless memiliki kekuatan yang lebih baik karena tidak ada titik lemah akibat lasan, sehingga banyak digunakan dalam aplikasi bertekanan tinggi.
Buttwelded (ERW)
Pipa buttwelded atau ERW (Electric Resistance Welded) merupakan pipa yang dibuat dengan cara menggulung pelat baja menjadi bentuk pipa dan menyambungkan tepi pelat dengan proses las listrik. Pipa ini memiliki sambungan las longitudinal dan umumnya lebih murah dibandingkan dengan pipa seamless. Namun, kekuatannya mungkin tidak sebaik pipa seamless karena adanya lasan.
Spiral Welded
Pipa spiral welded adalah pipa yang dibuat dengan cara menggulung pelat baja membentuk spiral, lalu disambungkan dengan proses las. Pipa ini memiliki sambungan las heliks dan sering digunakan dalam aplikasi bertekanan rendah hingga menengah. Keunggulan pipa ini adalah fleksibilitas dalam ukuran diameter dan panjang pipa, serta biaya produksi yang lebih rendah.
Kekurangan dan Kelebihan Masing-masing Jenis Pipa
Pipa seamless memiliki kelebihan dalam kekuatan, karena tidak ada lasan yang bisa menjadi titik lemah. Namun, biaya produksinya lebih tinggi dan variasi ukuran diameter serta panjang terbatas. Pipa buttwelded atau ERW memiliki biaya produksi yang lebih rendah dan variasi ukuran diameter serta panjang yang lebih fleksibel, tetapi kekuatan materialnya mungkin tidak sebaik pipa seamless karena adanya lasan. Sementara itu, pipa spiral welded memiliki fleksibilitas dalam ukuran diameter dan panjang serta biaya produksi yang lebih rendah, tetapi lebih cocok untuk aplikasi bertekanan rendah hingga menengah.
Metode Penyambungan Pipa
Buttwelded
Metode penyambungan buttwelded adalah metode yang umum digunakan untuk menyambung dua pipa dengan cara mengelas ujung-ujung pipa yang telah disiapkan. Proses ini menghasilkan sambungan yang kuat dan tahan lama, serta cocok untuk aplikasi bertekanan tinggi. Namun, metode ini memerlukan peralatan dan tenaga kerja yang terampil dalam proses pengelasan.
Socket Welded
Socket welded merupakan metode penyambungan pipa dengan cara menyisipkan ujung pipa ke dalam soket yang telah disiapkan, lalu mengelas bagian luar soket dan pipa. Metode ini lebih sederhana daripada buttwelded dan cocok untuk aplikasi bertekanan menengah hingga tinggi. Namun, metode ini lebih rentan terhadap kebocoran dan korosi dibandingkan dengan metode buttwelded.
Thread Welded
Thread welded adalah metode penyambungan pipa dengan cara melilitkan ulir pada ujung pipa, kemudian memasang fitting berulir yang sesuai. Metode ini lebih cepat dan mudah daripada metode pengelasan, tetapi tidak cocok untuk aplikasi bertekanan tinggi dan rentan terhadap kebocoran serta korosi pada bagian ulir.
Material Pipa
Berikut ini adalah tabel material pipa yang umum digunakan dalam industri:
| Material | Kegunaan | Kelebihan | Kekurangan |
|---|---|---|---|
| Baja Karbon | Aplikasi umum, perminyakan, gas, dan kimia | Kuat, tahan lama, dan harganya terjangkau | Rentan terhadap korosi |
| Baja Tahan Karat | Industri makanan, kimia, dan farmasi | Tahan korosi dan memiliki penampilan yang menarik | Biaya produksi lebih tinggi |
| Tembaga | Sistem air minum dan pemanasan | Tahan korosi, fleksibel, dan memiliki konduktivitas termal yang baik | Biaya material lebih tinggi dan rentan terhadap perubahan suhu |
PVCPipa air bersih, drainase, dan irigasiRingan, tahan korosi, dan mudah diinstalKelemahan pada tekanan tinggi dan rentan terhadap sinar UVHDPEPipa air minum, gas, dan aplikasi industriTahan korosi, fleksibel, dan memiliki umur pemakaian yang panjangMemerlukan peralatan khusus untuk penyambungan
Komponen Pipa
Komponen pipa meliputi fitting, flens, katup, dan aksesoris lainnya yang digunakan untuk menghubungkan, mengatur, dan mengontrol aliran fluida dalam sistem piping. Komponen-komponen ini harus sesuai dengan spesifikasi dan standar yang berlaku untuk menghindari kebocoran dan masalah lainnya.
10 Fungsi Piping
Berikut adalah 10 fungsi utama piping dalam industri:
- Mengalirkan fluida dari satu titik ke titik lainnya
- Mengatur tekanan fluida dalam sistem
- Mengendalikan aliran fluida dengan menggunakan katup dan peralatan kontrol lainnya
- Memisahkan dan menggabungkan aliran fluida melalui fitting dan aksesoris
- Menjaga kestabilan suhu fluida
- Memantau dan mengukur parameter fluida, seperti tekanan, debit, dan suhu
- Menahan dan menghilangkan getaran yang dihasilkan oleh aliran fluida
- Mencegah kebocoran dan kontaminasi fluida
- Melindungi sistem piping dari korosi dan kerusakan
- Memudahkan pemeliharaan dan perbaikan sistem piping
10 Cara Uji Piping
Berikut adalah 10 cara pengujian yang digunakan untuk memastikan kualitas dan keandalan sistem piping:
-
- Pengujian tekanan hidrostatik untuk memastikan ketahanan pipa terhadap tekanan
- Pengujian tekanan pneumatik untuk menguji kebocoran pada sambungan pipa
- Uji kebocoran dengan menggunakan gas tracer untuk mendeteksi kebocoran yang tidak terlihat
- Pengujian radiografi untuk menguji kualitas lasan pada sambungan pipa
- Uji ultrasonik untuk mengukur ketebalan dinding pipa dan mendeteksi cacat internal
- Pengujian visual untuk memeriksa kondisi permukaan dan geometri pipa
- Pengujian penetrant cair untuk mendeteksi retak dan cacat permukaan pada pipa
- Uji magnetik partikel untuk mengidentifikasi retak dan cacat pada material feromagnetik
- Pengujian eddy current untuk mendeteksi cacat pada material konduktif listrik
- Pengujian kebakaran untuk menilai kinerja sistem piping saat terjadi kebakaran
10 Perbedaan Piping dan Pipeline
Berikut adalah 10 perbedaan utama antara piping dan pipeline:
- Piping biasanya digunakan untuk menghubungkan peralatan di dalam suatu fasilitas, sedangkan pipeline digunakan untuk mengangkut fluida jarak jauh antar fasilitas atau lokasi.
- Piping memiliki lebih banyak komponen, seperti fitting, flens, dan katup, sementara pipeline lebih sederhana dan umumnya hanya terdiri dari pipa dan stasiun pompa.
- Piping memiliki desain yang lebih kompleks karena melibatkan banyak peralatan dan jalur, sedangkan pipeline memiliki desain yang lebih sederhana dan linier.
- Ukuran diameter piping umumnya lebih kecil daripada pipeline, karena pipeline mengangkut volume fluida yang lebih besar.
- Material pipa yang digunakan dalam piping lebih bervariasi, sementara pipeline umumnya menggunakan baja karbon atau baja tahan karat.
- Standar dan kode desain yang digunakan dalam piping dan pipeline berbeda, seperti ASME B31.3 untuk piping dan ASME B31.4 atau B31.8 untuk pipeline.
- Pemeliharaan piping lebih kompleks karena melibatkan lebih banyak komponen dan peralatan, sementara pemeliharaan pipeline lebih sederhana.
- Piping memerlukan insulasi termal dan perlindungan korosi yang lebih ketat daripada pipeline, karena berada di lingkungan yang lebih bervariasi dan agresif.
- Biaya pembangunan dan operasional piping umumnya lebih tinggi daripada pipeline, karena melibatkan lebih banyak komponen dan peralatan.
- Piping lebih mudah untuk dimodifikasi dan diperluas, sedangkan pipeline memerlukan perencanaan dan koordinasi yang lebih matang.
Kode Standar Piping
Kode standar yang umum digunakan dalam desain, konstruksi, dan inspeksi sistem piping adalah ASME B31.1 (untuk aplikasi tenaga), ASME B31.3 (untuk aplikasi proses), dan ASME B31.9 (untuk aplikasi bangunan). Kode-kode ini menetapkan persyaratan dan rekomendasi mengenai material, desain, fabrikasi, pemeriksaan, pengujian, dan pemeliharaan sistem piping untuk memastikan keselamatan dan keandalan.
Berikut adalah beberapa tempat yang menyediakan berbagai jenis pipa di Indonesia:
- PT. Bakrie Pipe Industries: Salah satu produsen pipa terbesar di Indonesia yang memproduksi berbagai jenis pipa baja untuk aplikasi konstruksi, perminyakan, gas, dan air. Website: www.bakrie-pipe.com
- PT. Steel Pipe Industry of Indonesia (SPINDO): Produsen pipa baja yang menyediakan berbagai ukuran dan spesifikasi pipa untuk kebutuhan industri, konstruksi, dan perumahan. Website: www.spindo.co.id
- PT. Wahana Duta Jaya Rucika: Produsen pipa PVC dan HDPE yang menyediakan berbagai produk untuk kebutuhan sistem perpipaan air bersih, irigasi, dan telekomunikasi. Website: www.rucika.co.id
- PT. Vinilon Group: Produsen pipa PVC, HDPE, dan PPR yang menyediakan produk untuk kebutuhan air bersih, drainase, irigasi, gas, dan telekomunikasi. Website: www.vinilon.co.id
- PT. Pralon: Produsen pipa PVC yang menyediakan produk untuk kebutuhan air bersih, air limbah, drainase, dan instalasi listrik. Website: www.pralon.co.id
Selain produsen pipa lokal, Anda juga dapat membeli pipa impor dari distributor dan toko bangunan yang menyediakan berbagai jenis pipa dengan spesifikasi dan harga yang bervariasi. Pastikan untuk memilih pipa yang sesuai dengan kebutuhan dan standar yang berlaku untuk menghindari masalah dan kegagalan dalam sistem perpipaan.
Kesimpulan
Demikianlah pembahasan mengenai piping yang mencakup pengertian, jenis pipa berdasarkan pembuatan, kelebihan dan kekurangan, metode penyambungan, material, komponen, fungsi, cara uji, perbedaan antara piping dan pipeline, serta kode standar yang digunakan dalam industri.
Selain produsen pipa lokal, Anda juga dapat membeli pipa impor dari distributor dan toko bangunan yang menyediakan berbagai jenis pipa dengan spesifikasi dan harga yang bervariasi. Pastikan untuk memilih pipa yang sesuai dengan kebutuhan dan standar yang berlaku untuk menghindari masalah dan kegagalan dalam sistem perpipaan.
Sampai jumpa kembali di artikel menarik lainnya!
