Pipe Clamp

Pengenalan Pipe Clamp

Pipe clamp merupakan alat yang digunakan untuk menggantung, mengencangkan, atau memperbaiki pipa dalam berbagai situasi. Alat ini memiliki berbagai ukuran dan bentuk, tergantung pada kebutuhan dan jenis pipa yang digunakan. Dalam artikel ini, kita akan membahas berbagai aspek pipe clamp, termasuk jenis, bahan, dan kegunaannya.

Jenis-Jenis Pipe Clamp

Ada beberapa jenis pipe clamp yang umum digunakan dalam industri dan aplikasi domestik, di antaranya adalah:

1. Riser clamp: digunakan untuk mendukung pipa vertikal dan mencegah pergerakan lateral.

2. U-bolt clamp: digunakan untuk menggantung pipa horizontal pada dinding atau struktur pendukung lainnya.

3. Band clamp: terdiri dari pita logam yang melingkari pipa dan dikencangkan dengan baut.

4. Hanger clamp: berfungsi sebagai penggantungan pipa dan biasanya digunakan bersamaan dengan tipe clamp lainnya.

5. Repair clamp: digunakan untuk memperbaiki kebocoran pada pipa dengan cara menggantikan bagian yang rusak.

Bahan Pembuatan Pipe Clamp

Pipe clamp umumnya terbuat dari berbagai jenis bahan, di antaranya:

1. Baja: tahan lama dan kuat, cocok untuk aplikasi berat dan pipa tekanan tinggi.

2. Stainless steel: tahan korosi dan memiliki daya tahan yang baik terhadap lingkungan agresif.

3. Plastik: ringan dan tahan korosi, cocok untuk aplikasi ringan dan non-tekanan.

4. Karet: fleksibel dan mampu menyerap getaran, cocok untuk pipa yang mengalami perubahan suhu atau getaran.

Pemilihan Pipe Clamp yang Tepat

Beberapa faktor yang perlu dipertimbangkan saat memilih pipe clamp yang tepat meliputi:

1. Jenis pipa: ukuran, bentuk, dan bahan pipa akan mempengaruhi jenis clamp yang dibutuhkan.

2. Aplikasi: clamp yang digunakan untuk pipa air minum akan berbeda dengan clamp untuk pipa gas atau minyak.

3. Beban: beban yang akan ditanggung oleh clamp harus diperhitungkan untuk memastikan keamanan dan stabilitas.

4. Lingkungan: kondisi lingkungan seperti suhu, kelembaban, dan korosifitas harus dipertimbangkan saat memilih bahan clamp.

Instalasi Pipe Clamp

Instalasi pipe clamp melibatkan beberapa langkah, di antaranya:

1. Ukur dan tandai lokasi clamp pada pipa.

2. Pasang clamp sesuai dengan instruksi pabrikan.

3. Kencangkan baut dan mur agar clamp menempel dengan erat pada pipa.

Pemeliharaan dan Inspeksi Pipe Clamp

Pemeliharaan dan inspeksi pipe clamp penting untuk memastikan keamanan dan efisiensi sistem pipa. Berikut beberapa langkah yang dapat dilakukan:

1. Periksa secara berkala keadaan baut dan mur untuk memastikan kencang dan tidak ada yang aus.

2. Periksa keadaan clamp, termasuk korosi, retak, atau deformasi.

3. Pastikan pipa tetap dalam posisi yang tepat dan tidak ada pergerakan yang tidak diinginkan.

4. Jika ditemukan kerusakan pada clamp, segera ganti dengan yang baru.

Keamanan dalam Menggunakan Pipe Clamp

Untuk menghindari kecelakaan atau kerusakan pada sistem pipa, berikut beberapa tips keamanan dalam menggunakan pipe clamp:

1. Gunakan clamp yang sesuai dengan spesifikasi pipa dan aplikasi yang digunakan.

2. Pastikan instalasi clamp dilakukan oleh tenaga profesional yang berpengalaman.

3. Jangan menggantung beban tambahan pada clamp selain pipa yang ditopangnya.

4. Periksa secara berkala dan lakukan pemeliharaan pada clamp untuk memastikan keamanan sistem.

Keuntungan Menggunakan Pipe Clamp

Beberapa keuntungan yang dapat diperoleh dengan menggunakan pipe clamp, antara lain:

1. Memudahkan proses instalasi dan pemeliharaan pipa.

2. Meningkatkan stabilitas dan keamanan sistem pipa.

3. Mengurangi getaran dan kebisingan yang dihasilkan oleh pipa.

4. Memperpanjang umur sistem pipa dengan mencegah kerusakan akibat pergerakan atau tekanan yang tidak diinginkan.

Pemasangan Pipe Clamp dalam Aplikasi Khusus

Beberapa aplikasi khusus mungkin memerlukan pemasangan pipe clamp yang berbeda dari yang umum, seperti:

1. Pipa tekanan tinggi: menggunakan clamp khusus yang dapat menahan tekanan yang lebih tinggi dari pipa.

2. Pipa bawah tanah: memerlukan clamp yang tahan terhadap korosi dan kelembaban lingkungan bawah tanah.

3. Pipa di lingkungan suhu ekstrem: memerlukan clamp yang dapat menahan perubahan suhu yang ekstrem tanpa mengalami kerusakan.

Rekomendasi Merek Pipe Clamp

Berikut adalah beberapa merek pipe clamp yang direkomendasikan untuk berbagai aplikasi:

1. Bessey: merek terkenal yang menawarkan berbagai jenis clamp berkualitas tinggi untuk aplikasi industri dan domestik.

2. RIDGID: dikenal karena produk-produknya yang tahan lama dan berkualitas, termasuk pipe clamp untuk pipa tekanan tinggi.

3. Stauff: menawarkan berbagai pipe clamp yang dirancang khusus untuk aplikasi di sektor energi dan teknik.

4. Unistrut: terkenal dengan sistem pendukung pipa yang serbaguna, termasuk clamp dan bracket yang mudah dipasang dan disesuaikan.

Metode Pengelasan untuk Memperbaiki Pipe Clamp

Jika ditemukan kerusakan pada pipe clamp, terutama yang terbuat dari logam, metode pengelasan dapat digunakan untuk memperbaikinya. Beberapa metode pengelasan yang umum digunakan meliputi:

1. Pengelasan SMAW (Shielded Metal Arc Welding): menggunakan elektroda yang dilapisi dengan bahan pelindung untuk menghasilkan busur listrik dan melelehkan logam.

2. Pengelasan GMAW (Gas Metal Arc Welding): menggunakan kawat elektroda yang kontinu dan gas pelindung untuk menghasilkan busur listrik dan melelehkan logam.

3. Pengelasan GTAW (Gas Tungsten Arc Welding): menggunakan elektroda tungsten yang tidak meleleh dan gas pelindung untuk menghasilkan busur listrik dan melelehkan logam.

4. Pengelasan FCAW (Flux-Cored Arc Welding): menggunakan kawat elektroda yang berisi inti fluks untuk melindungi cairan logam dari kontaminasi oksigen dan nitrogen.

Sebelum melakukan pengelasan, pastikan untuk mengikuti prosedur keselamatan yang tepat dan memeriksa persyaratan pengelasan yang spesifik untuk jenis pipe clamp yang akan diperbaiki.

Tips Mengoptimalkan Penggunaan Pipe Clamp

Untuk mengoptimalkan penggunaan pipe clamp, berikut beberapa tips yang dapat diikuti:

1. Konsultasikan dengan ahli atau teknisi pipa untuk menentukan jenis clamp yang paling sesuai dengan kebutuhan Anda.

2. Selalu ikuti instruksi pabrikan saat menginstal dan merawat pipe clamp.

3. Pertimbangkan untuk menggunakan pelumas atau pelindung pada bagian yang bergerak untuk mengurangi gesekan dan memperpanjang umur clamp.

4. Jika clamp digunakan dalam lingkungan yang sangat korosif, pertimbangkan untuk menerapkan pelapisan pelindung atau cat anti-korosi.

Pertimbangan Biaya Pipe Clamp

Biaya pipe clamp akan bervariasi tergantung pada beberapa faktor, seperti:

1. Bahan: clamp yang terbuat dari bahan yang lebih mahal, seperti stainless steel, biasanya akan lebih mahal daripada clamp yang terbuat dari baja atau plastik.

2. Ukuran: clamp dengan ukuran yang lebih besar biasanya akan lebih mahal daripada clamp dengan ukuran yang lebih kecil.

3. Merek: merek yang terkenal atau berkualitas tinggi mungkin menawarkan clamp dengan harga yang lebih tinggi.

4. Kuantitas: membeli clamp dalam jumlah besar biasanya akan menghasilkan harga yang lebih murah per unit.

Untuk menghemat biaya, pertimbangkan untuk membeli clamp dalam jumlah besar atau mencari tawaran khusus dari pemasok.



Standar dan Kode yang Digunakan dalam Pipe Clamp

Standar dan kode yang digunakan dalam pipe clamp berguna untuk memastikan kualitas, keamanan, dan kinerja produk. Berbagai organisasi dan badan standar telah mengembangkan standar dan kode yang spesifik untuk pipe clamp, beberapa di antaranya meliputi:

1. ASME (American Society of Mechanical Engineers)

ASME merupakan organisasi profesional yang mengembangkan kode dan standar teknik untuk berbagai aplikasi, termasuk pipe clamp. Beberapa standar ASME yang relevan meliputi:

– ASME B31.1: Kode untuk Desain Piping untuk Sistem Tenaga

– ASME B31.3: Kode untuk Desain Piping untuk Proses Kimia

2. ASTM International (American Society for Testing and Materials)

ASTM International adalah organisasi yang mengembangkan standar internasional untuk berbagai produk dan aplikasi, termasuk pipe clamp. Standar ASTM yang relevan meliputi:

– ASTM A123: Spesifikasi untuk Pelapisan Seng (Hot-Dip Galvanized) pada Produk Baja dan Besi Tuang

– ASTM F708: Spesifikasi untuk Pipa Plastik yang Dirancang untuk Sistem Pipa Gantung

3. MSS (Manufacturers Standardization Society)

MSS adalah organisasi yang mengembangkan standar untuk komponen pipa, termasuk pipe clamp. Standar MSS yang relevan meliputi:

– MSS SP-58: Spesifikasi Standar untuk Pendukung Pipa, Hanger, dan Perangkat Pendukung Lainnya

– MSS SP-69: Spesifikasi Standar untuk Pipe Hangers dan Pendukung

4. ISO (International Organization for Standardization)

ISO adalah organisasi internasional yang mengembangkan standar untuk berbagai produk dan aplikasi, termasuk pipe clamp. Standar ISO yang relevan meliputi:

– ISO 10893-1: Uji Non-Destruktif Pipa Baja – Bagian 1: Uji Radiografi Otomatis untuk Pengujian Sambungan Las Pipa Baja

– ISO 14692-4: Industri Minyak dan Gas Bumi – Pipa dan Fitting Berbasis Polimer Serat – Bagian 4: Fabrikasi, Penanganan, dan Instalasi

5. PPI (Plastics Pipe Institute)

PPI adalah organisasi yang mengembangkan standar dan pedoman untuk pipa plastik, termasuk pipe clamp yang digunakan untuk sistem pipa plastik. Pedoman yang relevan meliputi:

– PPI TR-4: Pedoman Rekomendasi untuk Pipa Plastik

– PPI TR-5: Pedoman Desain dan Instalasi untuk Pipa Plastik

Untuk memastikan keamanan dan kinerja yang optimal, selalu pastikan untuk menggunakan pipe clamp yang memenuhi standar dan kode yang berlaku di wilayah Anda dan untuk aplikasi yang spesifik.

Pengujian Pipe Clamp

Pengujian pipe clamp penting untuk memastikan bahwa produk tersebut memenuhi standar kualitas, keamanan, dan kinerja yang diharapkan. Berikut beberapa jenis pengujian yang umum dilakukan pada pipe clamp:

1. Uji Kekuatan Tarik

Uji kekuatan tarik dilakukan untuk mengukur kemampuan pipe clamp menahan beban tarik tanpa mengalami kegagalan struktural. Dalam pengujian ini, beban diterapkan pada clamp secara perlahan hingga mencapai titik kegagalan, dan kekuatan tarik diukur dalam satuan yang relevan, seperti pound per inci persegi (psi) atau pascal (Pa).

2. Uji Ketahanan Korosi

Uji ketahanan korosi bertujuan untuk menilai sejauh mana pipe clamp dapat menahan pengaruh lingkungan yang korosif. Dalam pengujian ini, clamp diletakkan dalam lingkungan yang simulasi korosif, seperti larutan garam atau asam, dan kemudian diperiksa secara visual atau menggunakan teknik pengujian non-destruktif untuk mendeteksi tanda-tanda korosi atau keausan.

3. Uji Suhu dan Siklus Suhu

Uji suhu dan siklus suhu dilakukan untuk menguji kemampuan pipe clamp menahan perubahan suhu yang ekstrem dan perubahan suhu berulang. Pengujian ini melibatkan pemanasan dan pendinginan clamp dalam rentang suhu yang ditentukan dan kemudian memeriksa kekakuan, kekuatan, dan ketahanan retaknya.

4. Uji Getaran dan Kebisingan

Uji getaran dan kebisingan dilakukan untuk mengevaluasi kemampuan pipe clamp meredam getaran dan mengurangi kebisingan yang dihasilkan oleh sistem pipa. Pengujian ini melibatkan penerapan getaran pada clamp dan pengukuran tingkat kebisingan yang dihasilkan, serta perubahan dalam frekuensi atau amplitudo getaran.

5. Uji Kekuatan Kompresi

Uji kekuatan kompresi dilakukan untuk menilai kemampuan pipe clamp menahan beban kompresi tanpa mengalami kegagalan struktural. Dalam pengujian ini, beban diterapkan pada clamp secara perlahan hingga mencapai titik kegagalan, dan kekuatan kompresi diukur dalam satuan yang relevan, seperti psi atau Pa.

Pastikan untuk memilih pipe clamp yang telah diuji dan disertifikasi oleh laboratorium pengujian yang terakreditasi, sesuai dengan standar dan kode yang berlaku di wilayah Anda dan untuk aplikasi yang spesifik.

Pengujian Non-Destruktif (NDT) pada Pipe Clamp

Pengujian non-destruktif (NDT) adalah teknik inspeksi yang digunakan untuk mengevaluasi integritas, kualitas, dan kinerja suatu komponen tanpa merusak atau menghancurkan komponen tersebut. Beberapa metode NDT yang dapat digunakan untuk menguji pipe clamp meliputi:

1. Inspeksi Visual

Inspeksi visual adalah metode NDT yang paling sederhana dan umum digunakan. Dalam inspeksi ini, pipe clamp diperiksa secara visual untuk mendeteksi cacat, kerusakan, atau perubahan yang mungkin menunjukkan masalah. Inspeksi visual juga meliputi pemeriksaan terhadap tanda-tanda korosi, retak, deformasi, atau keausan pada permukaan clamp.

2. Uji Partikel Magnetik

Uji partikel magnetik adalah metode NDT yang digunakan untuk mengidentifikasi retak atau cacat permukaan pada bahan feromagnetik seperti baja. Dalam pengujian ini, pipe clamp diberi medan magnet, dan partikel magnetik diterapkan pada permukaannya. Jika ada retak atau cacat, partikel magnetik akan terakumulasi di area tersebut, menunjukkan adanya masalah. Metode ini tidak dapat digunakan pada bahan non-feromagnetik seperti stainless steel atau plastik.

3. Uji Dye Penetrant

Uji dye penetrant adalah metode NDT yang digunakan untuk mengidentifikasi retak atau cacat permukaan pada bahan non-poros. Dalam pengujian ini, zat penetrant (biasanya berwarna cerah) diterapkan pada permukaan pipe clamp. Setelah waktu tertentu, zat penetrant akan meresap ke dalam retak atau cacat yang ada. Kemudian, zat penetrant dikeluarkan dan permukaan dicuci bersih. Zat developer kemudian diterapkan untuk mengungkapkan area mana yang telah meresap zat penetrant, menunjukkan adanya retak atau cacat.

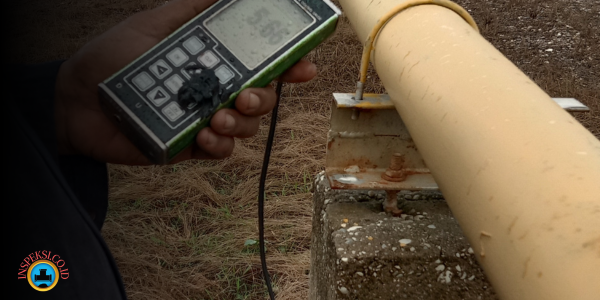

4. Uji Ultrasonik

Uji ultrasonik adalah metode NDT yang menggunakan gelombang suara berfrekuensi tinggi untuk mengukur ketebalan dan mendeteksi cacat dalam suatu bahan. Dalam pengujian ini, transduser ultrasonik ditempatkan pada permukaan pipe clamp dan gelombang suara dikirim melalui bahan. Jika ada cacat atau perubahan dalam ketebalan, gelombang suara akan dipantulkan kembali ke transduser. Dengan menganalisis sinyal yang diterima, teknisi dapat mengidentifikasi adanya cacat atau perubahan ketebalan dalam bahan.

Pemilihan metode NDT yang tepat akan bergantung pada jenis bahan pipe clamp, lingkungan operasional, dan jenis cacat yang dicari. Penting untuk menggunakan teknisi yang terlatih dan berpengalaman dalam metode NDT yang dipilih untuk memastikan hasil pengujian yang akurat dan dapat diandalkan.

Kesimpulan

Pipe clamp merupakan alat penting dalam sistem pipa, baik untuk aplikasi industri maupun domestik. Pemilihan, instalasi, dan pemeliharaan yang tepat akan memastikan keamanan dan efisiensi sistem pipa. Selalu perhatikan spesifikasi pipa, lingkungan, dan beban yang akan ditanggung oleh clamp untuk memilih dan menggunakan pipe clamp yang tepat.
