Pengertian Head Loss
Head loss adalah konsep dalam mekanika fluida yang menggambarkan penurunan energi ketika fluida mengalir melalui sistem perpipaan. Energi ini terdiri dari energi tekanan, kinetik, dan potensial. Penurunan energi ini disebabkan oleh hambatan yang dihadapi fluida saat mengalir, baik akibat gesekan antara fluida dengan dinding pipa maupun akibat perubahan arah aliran.
Pentingnya memahami head loss terletak pada optimasi sistem perpipaan, karena head loss yang besar dapat menyebabkan penurunan efisiensi sistem dan meningkatkan biaya operasional. Dalam industri, sistem perpipaan digunakan dalam berbagai aplikasi, seperti transportasi fluida, sistem pendingin, dan irigasi. Oleh karena itu, mengurangi head loss dapat membantu meningkatkan efisiensi dan mengurangi biaya.
Dalam perhitungan head loss, ada dua jenis yang perlu diperhatikan, yaitu head loss mayor dan head loss minor. Head loss mayor berkaitan dengan hambatan yang disebabkan oleh gesekan antara fluida dan dinding pipa sepanjang jalur aliran. Sementara itu, head loss minor terkait dengan hambatan yang diakibatkan oleh perubahan arah aliran, seperti di fitting pipa, katup, atau penyempitan.
Untuk menghitung head loss, kita dapat menggunakan rumus Darcy-Weisbach untuk head loss mayor dan rumus empiris yang berbeda untuk head loss minor, tergantung pada komponen sistem perpipaan yang dihadapi. Dalam menghitung head loss, beberapa faktor yang perlu diperhatikan meliputi panjang pipa, diameter, kekasaran dinding pipa, kecepatan aliran, dan viskositas fluida.
Sebagai contoh, dalam sistem irigasi, head loss yang besar dapat menyebabkan penurunan tekanan dan aliran air yang tidak merata ke seluruh area pertanian. Hal ini tentunya akan mempengaruhi produktivitas tanaman dan mengakibatkan kerugian. Oleh karena itu, penting bagi para insinyur dan ahli teknik untuk memahami dan menghitung head loss dengan benar agar sistem perpipaan yang dirancang dapat bekerja dengan efisien dan efektif.
Rumus Umum untuk Menghitung Head Loss
Menghitung head loss merupakan langkah penting untuk mengoptimalkan sistem perpipaan. Dalam artikel ini, kita akan membahas rumus umum yang digunakan untuk menghitung head loss, baik mayor maupun minor, serta faktor-faktor yang mempengaruhinya.
Rumus Darcy-Weisbach
Rumus Darcy-Weisbach adalah rumus yang paling umum digunakan untuk menghitung head loss mayor. Rumus ini menggambarkan hubungan antara head loss dengan panjang pipa, diameter, kecepatan aliran fluida, dan faktor gesekan (f).
Formula Darcy-Weisbach dinyatakan sebagai berikut:
hL = f * (L/D) * (v^2/2g)
Di mana:
hL = head loss (m)
f = faktor gesekan
L = panjang pipa (m)
D = diameter pipa (m)
v = kecepatan aliran fluida (m/s)
g = percepatan gravitasi (9.81 m/s²)
Rumus Head Loss Minor
Untuk menghitung head loss minor, kita menggunakan rumus yang berbeda tergantung pada komponen sistem perpipaan yang menyebabkan hambatan. Beberapa rumus umum untuk head loss minor meliputi:
1. Head loss di fitting pipa (siku, tee, dll.):
hL = K * (v^2/2g)
2. Head loss di katup:
hL = Kv * (Q^2/Cv^2)
3. Head loss di penyempitan (kontraksi atau perluasan):
hL = (v1 – v2)^2 / 2g
Di mana:
K = koefisien head loss
Q = debit aliran fluida (m³/s)
Cv = koefisien aliran katup
v1 = kecepatan aliran fluida sebelum penyempitan (m/s)
v2 = kecepatan aliran fluida setelah penyempitan (m/s)
Setelah menghitung head loss mayor dan minor, kita dapat menambahkan keduanya untuk mendapatkan total head loss dalam sistem perpipaan.
Dalam perhitungan head loss, penting untuk mempertimbangkan berbagai faktor yang mempengaruhi besarnya head loss, seperti panjang pipa, diameter, kekasaran dinding pipa, kecepatan aliran, dan viskositas fluida. Dengan memahami rumus dan faktor-faktor ini, kita dapat merancang sistem perpipaan yang lebih efisien dan mengurangi biaya operasional.
Cntoh perhitungan head loss menggunakan rumus Darcy-Weisbach untuk head loss mayor dan rumus head loss minor.
Misalkan kita memiliki sistem perpipaan dengan spesifikasi berikut:
Panjang pipa (L): 100 meter
Diameter pipa (D): 0,1 meter (100 mm)
Kecepatan aliran fluida (v): 2 m/s
Faktor gesekan (f): 0,03 (diasumsikan, dapat ditemukan menggunakan diagram Moody atau rumus Colebrook-White)
Terdapat 3 buah fitting siku dengan koefisien head loss (K) masing-masing sebesar 0,9
Terdapat 1 buah katup bola dengan koefisien aliran (Cv) sebesar 50 dan debit aliran (Q) sebesar 0,02 m³/s
Langkah 1: Menghitung head loss mayor menggunakan rumus Darcy-Weisbach:
hL_mayor = f * (L/D) * (v^2/2g)
hL_mayor = 0,03 * (100/0,1) * (2^2/2*9,81)
hL_mayor ≈ 6,08 m
Langkah 2: Menghitung head loss minor pada fitting siku:
hL_siku = K * (v^2/2g)
hL_siku = 0,9 * (2^2/2*9,81)
hL_siku ≈ 0,183 m
Karena ada 3 buah siku, total head loss pada siku adalah:
hL_siku_total = 3 * hL_siku
hL_siku_total ≈ 0,549 m
Langkah 3: Menghitung head loss pada katup bola:
hL_katup = Kv * (Q^2/Cv^2)
hL_katup = 1 * (0,02^2/50^2)
hL_katup ≈ 0,000016 m
Langkah 4: Menjumlahkan head loss mayor dan minor untuk mendapatkan total head loss:
hL_total = hL_mayor + hL_siku_total + hL_katup
hL_total ≈ 6,08 + 0,549 + 0,000016
hL_total ≈ 6,629016 m
Dari contoh perhitungan di atas, total head loss dalam sistem perpipaan adalah sekitar 6,63 meter. Dengan mengetahui besarnya head loss, kita dapat merancang sistem perpipaan yang lebih efisien, seperti memilih pompa dengan head yang sesuai, mengurangi jumlah fitting, atau menggunakan pipa dengan diameter yang lebih besar.
Faktor-faktor yang Mempengaruhi Besarnya Head Loss
Head loss dalam sistem perpipaan dipengaruhi oleh berbagai faktor yang perlu diperhatikan saat merancang dan mengoptimalkan sistem perpipaan. Dalam artikel ini, kita akan membahas beberapa faktor yang mempengaruhi besarnya head loss, seperti panjang pipa, diameter, kekasaran dinding pipa, kecepatan aliran, dan viskositas fluida.
Panjang Pipa
Head loss mayor berbanding lurus dengan panjang pipa. Semakin panjang pipa, semakin besar gesekan antara fluida dan dinding pipa, yang menyebabkan head loss meningkat. Oleh karena itu, untuk mengurangi head loss, sebaiknya menggunakan pipa dengan panjang yang sesingkat mungkin.
Diameter Pipa
Diameter pipa mempengaruhi head loss mayor secara tidak langsung. Semakin besar diameter pipa, semakin kecil kecepatan aliran fluida dan gesekan antara fluida dan dinding pipa. Hal ini mengakibatkan penurunan head loss. Oleh karena itu, menggunakan pipa dengan diameter yang lebih besar dapat membantu mengurangi head loss.
Kekasaran Dinding Pipa
Kekasaran dinding pipa mempengaruhi faktor gesekan dalam rumus Darcy-Weisbach. Pipa dengan dinding yang lebih kasar akan menghasilkan faktor gesekan yang lebih besar, yang menyebabkan head loss meningkat. Oleh karena itu, menggunakan pipa dengan dinding yang lebih halus dapat membantu mengurangi head loss.
Kecepatan Aliran Fluida
Head loss mayor berbanding lurus dengan kuadrat kecepatan aliran fluida. Semakin cepat fluida mengalir, semakin besar gesekan antara fluida dan dinding pipa, yang mengakibatkan head loss meningkat. Namun, kecepatan aliran juga mempengaruhi kapasitas sistem perpipaan. Oleh karena itu, perlu ada keseimbangan antara kecepatan aliran dan head loss yang dihasilkan.
Viskositas Fluida
Viskositas fluida mempengaruhi faktor gesekan dalam rumus Darcy-Weisbach. Fluida dengan viskositas yang lebih tinggi akan menghasilkan faktor gesekan yang lebih besar, yang menyebabkan head loss meningkat. Oleh karena itu, menggunakan fluida dengan viskositas yang lebih rendah dapat membantu mengurangi head loss.
Dengan mempertimbangkan faktor-faktor ini, kita dapat merancang sistem perpipaan yang lebih efisien dan mengurangi head loss. Hal ini penting untuk mengoptimalkan kinerja sistem perpipaan dan mengurangi biaya operasional, terutama dalam aplikasi industri yang memerlukan transportasi fluida dalam jarak jauh atau dengan kapasitas yang besar.
Cara Mengurangi Head Loss dalam Sistem Perpipaan
Mengurangi head loss dalam sistem perpipaan dapat mengoptimalkan kinerja sistem dan mengurangi biaya operasional. Dalam artikel ini, kita akan membahas beberapa cara untuk mengurangi head loss dalam sistem perpipaan, seperti memilih pipa dengan diameter yang lebih besar, mengurangi jumlah fitting, dan menggunakan pompa yang efisien.
Meningkatkan Diameter Pipa
Menggunakan pipa dengan diameter yang lebih besar akan mengurangi kecepatan aliran fluida dan gesekan antara fluida dan dinding pipa, yang mengakibatkan penurunan head loss. Namun, perlu diperhatikan bahwa peningkatan diameter pipa juga akan meningkatkan biaya material dan instalasi. Oleh karena itu, perlu ada keseimbangan antara diameter pipa dan biaya yang dihasilkan.
Mengurangi Jumlah Fitting dan Aksesoris
Fitting dan aksesoris pipa, seperti siku, tee, dan katup, menyebabkan head loss minor. Mengurangi jumlah fitting dan aksesoris dalam sistem perpipaan dapat mengurangi head loss. Salah satu cara untuk mengurangi jumlah fitting adalah dengan merancang sistem perpipaan yang lebih sederhana dan mengurangi jumlah cabang dan tikungan.
Menggunakan Pipa dengan Dinding yang Halus
Menggunakan pipa dengan dinding yang lebih halus akan mengurangi gesekan antara fluida dan dinding pipa, yang mengakibatkan penurunan head loss. Beberapa jenis pipa yang memiliki dinding halus meliputi pipa PVC, pipa stainless steel, dan pipa plastik tertentu.
Optimalkan Kecepatan Aliran Fluida
Menjaga kecepatan aliran fluida dalam kisaran yang optimal dapat mengurangi head loss. Kecepatan aliran yang terlalu cepat akan meningkatkan gesekan antara fluida dan dinding pipa, sedangkan kecepatan aliran yang terlalu lambat dapat menyebabkan penumpukan endapan atau korosi. Sebagai aturan umum, kecepatan aliran yang direkomendasikan untuk air dalam pipa adalah antara 0,9 hingga 2,4 m/s.
Menggunakan Pompa yang Efisien
Pompa yang efisien dapat mengurangi head loss dalam sistem perpipaan. Saat memilih pompa, penting untuk memilih pompa dengan head yang sesuai untuk mengatasi head loss dalam sistem. Selain itu, pemeliharaan pompa yang baik, seperti melumasi bearing dan mengganti segel yang rusak, juga dapat membantu mengurangi head loss.
Dengan menerapkan strategi-strategi ini, kita dapat mengurangi head loss dalam sistem perpipaan dan mengoptimalkan kinerja sistem. Hal ini penting untuk memastikan efisiensi dan keandalan sistem perpipaan, terutama dalam aplikasi industri dan utilitas yang memerlukan transportasi fluid
Pentingnya Menghitung Head Loss dalam Desain Sistem Perpipaan
Perhitungan head loss merupakan langkah penting dalam desain sistem perpipaan. Dalam artikel ini, kita akan membahas mengapa penting untuk menghitung head loss dalam sistem perpipaan dan bagaimana perhitungan ini mempengaruhi desain sistem secara keseluruhan.
Optimasi Kinerja Pompa
Salah satu alasan utama menghitung head loss adalah untuk memastikan kinerja pompa yang optimal. Pompa harus mampu mengatasi head loss dalam sistem perpipaan agar dapat memindahkan fluida dengan efisien. Dengan mengetahui besarnya head loss, kita dapat memilih pompa yang tepat dengan head yang sesuai untuk mengatasi head loss dalam sistem.
Menjaga Efisiensi Energi
Head loss berarti adanya penurunan energi mekanik dalam sistem perpipaan. Mengurangi head loss akan meningkatkan efisiensi energi sistem dan mengurangi biaya operasional. Dengan menghitung head loss, kita dapat mengidentifikasi area dalam sistem yang memiliki head loss tinggi dan mengambil langkah-langkah untuk mengurangi head loss tersebut.
Mencegah Masalah dalam Sistem Perpipaan
Perhitungan head loss juga penting untuk mencegah masalah dalam sistem perpipaan, seperti kebocoran, korosi, dan getaran. Head loss yang terlalu tinggi dapat menyebabkan tekanan berlebih dalam sistem, yang dapat mengakibatkan kebocoran atau kerusakan pada pipa dan komponen sistem. Dengan menghitung head loss, kita dapat merancang sistem yang aman dan andal.
Optimalisasi Ukuran Pipa dan Fitting
Perhitungan head loss juga membantu dalam optimalisasi ukuran pipa dan fitting yang digunakan dalam sistem perpipaan. Menggunakan pipa dengan diameter yang lebih besar atau fitting dengan koefisien head loss yang lebih rendah dapat mengurangi head loss. Dengan menghitung head loss, kita dapat memilih ukuran pipa dan fitting yang paling sesuai dengan kebutuhan sistem.
Kontrol Aliran Fluida
Menghitung head loss juga memungkinkan kita untuk mengendalikan aliran fluida dalam sistem perpipaan. Misalnya, kita dapat menggunakan katup kontrol untuk mengatur tekanan dan aliran fluida berdasarkan head loss yang dihitung. Ini penting untuk memastikan aliran fluida yang stabil dan konsisten dalam sistem.
Sebagai kesimpulan, menghitung head loss dalam desain sistem perpipaan adalah langkah penting untuk memastikan kinerja, efisiensi, dan keandalan sistem. Dengan mengetahui besarnya head loss, kita dapat membuat keputusan yang lebih baik dalam pemilihan pompa, ukuran pipa, dan komponen sistem lainnya.
Aplikasi Praktis Head Loss dalam Industri
Head loss merupakan konsep penting dalam sistem perpipaan yang digunakan di berbagai industri. Dalam artikel ini, kita akan membahas beberapa aplikasi praktis head loss dalam industri, seperti pengolahan air, pembangkit listrik, dan sistem HVAC (Heating, Ventilation, and Air Conditioning).
Pengolahan Air dan Air Limbah
Di industri pengolahan air dan air limbah, head loss sangat penting untuk memastikan efisiensi dan keandalan sistem perpipaan. Menghitung head loss dalam sistem ini membantu dalam pemilihan pompa yang tepat, ukuran pipa, dan komponen sistem untuk mengoptimalkan pengolahan dan transportasi air atau air limbah.
Pembangkit Listrik
Di pembangkit listrik, terutama yang menggunakan uap, head loss menjadi faktor penting dalam desain sistem perpipaan. Menghitung head loss dalam sistem perpipaan uap membantu dalam optimalisasi ukuran pipa, pemilihan pompa, dan komponen sistem lainnya, yang pada akhirnya meningkatkan efisiensi pembangkit listrik.
Sistem HVAC
Dalam sistem HVAC, head loss mempengaruhi efisiensi sistem dan kinerja peralatan, seperti pompa sirkulasi dan peralatan penukar panas. Menghitung head loss dalam sistem perpipaan HVAC membantu dalam pemilihan peralatan yang tepat dan desain sistem yang efisien, yang pada akhirnya mengurangi konsumsi energi dan biaya operasional.
Industri Kimia dan Petrokimia
Di industri kimia dan petrokimia, head loss sangat penting dalam desain sistem perpipaan yang digunakan untuk mengangkut bahan kimia cair dan gas. Menghitung head loss dalam sistem perpipaan ini memastikan keandalan sistem, efisiensi energi, dan keselamatan dalam pengangkutan bahan kimia yang mungkin berbahaya atau korosif.
Industri Minyak dan Gas
Di industri minyak dan gas, head loss mempengaruhi efisiensi transportasi minyak dan gas melalui pipa jarak jauh. Menghitung head loss dalam sistem perpipaan minyak dan gas membantu dalam desain sistem yang efisien dan pemilihan pompa yang tepat untuk meminimalkan biaya operasional dan energi yang dibutuhkan untuk mengangkut minyak dan gas.
Sebagai kesimpulan, head loss merupakan konsep penting dalam sistem perpipaan yang digunakan di berbagai industri. Dengan memahami dan menghitung head loss, kita dapat merancang sistem perpipaan yang efisien, andal, dan aman untuk berbagai aplikasi industri.
Perbedaan Head Loss Major dan Head Loss Minor
Head loss dalam sistem perpipaan dibagi menjadi dua kategori: head loss major dan head loss minor. Dalam artikel ini, kita akan membahas perbedaan antara head loss major dan head loss minor serta bagaimana kedua jenis head loss ini mempengaruhi sistem perpipaan.
Head Loss Major
Head loss major adalah head loss yang terjadi karena gesekan antara fluida dan dinding pipa sepanjang jalur aliran. Head loss major umumnya menjadi faktor dominan dalam perhitungan head loss total pada sistem perpipaan. Rumus Darcy-Weisbach digunakan untuk menghitung head loss major, yang dihitung berdasarkan panjang pipa, diameter, kecepatan aliran, dan koefisien gesekan pipa (f).
Head Loss Minor
Head loss minor adalah head loss yang terjadi karena gangguan aliran yang disebabkan oleh komponen sistem perpipaan seperti fitting, siku, katup, dan peralatan. Head loss minor biasanya lebih kecil dibandingkan head loss major, namun tetap penting untuk diperhitungkan dalam desain sistem perpipaan. Head loss minor dihitung menggunakan koefisien head loss (K) yang spesifik untuk masing-masing komponen sistem perpipaan dan kecepatan aliran fluida.
Pengaruh Head Loss pada Sistem Perpipaan
Head loss major dan head loss minor mempengaruhi efisiensi dan kinerja sistem perpipaan. Kedua jenis head loss ini harus diperhitungkan dalam desain sistem perpipaan untuk memastikan sistem yang efisien dan pompa yang mampu mengatasi head loss total. Mengurangi head loss major dan head loss minor dapat meningkatkan efisiensi energi sistem dan mengurangi biaya operasional.
Strategi untuk Mengurangi Head Loss Major dan Head Loss Minor
Beberapa strategi yang dapat digunakan untuk mengurangi head loss major dan head loss minor meliputi:
- Memilih pipa dengan diameter yang lebih besar untuk mengurangi head loss major.
- Menggunakan pipa dengan dinding yang halus untuk mengurangi gesekan dan head loss major.
- Mengurangi jumlah fitting dan aksesoris dalam sistem perpipaan untuk mengurangi head loss minor.
- Merancang sistem perpipaan yang lebih sederhana dan mengurangi jumlah cabang dan tikungan untuk mengurangi head loss minor.
- Memilih pompa dengan head yang sesuai untuk mengatasi head loss total dalam sistem perpipaan.
Sebagai kesimpulan, pemahaman tentang perbedaan antara head loss major dan head loss minor serta pengaruhnya pada sistem perpipaan sangat penting dalam desain sistem yang efisien dan efektif. Dengan mempertimbangkan kedua jenis head loss ini, kita dapat mengoptimalkan kinerja sistem perpipaan dan mengurangi biaya operasional.
Teknik Menghitung Head Loss dengan Software
Menghitung head loss dalam sistem perpipaan merupakan langkah penting dalam desain sistem yang efisien dan efektif. Selain metode manual, software komputer juga tersedia untuk memudahkan perhitungan head loss. Dalam artikel ini, kita akan membahas beberapa software populer yang digunakan untuk menghitung head loss dalam sistem perpipaan.
Pipe Flow Expert
Pipe Flow Expert adalah perangkat lunak yang dirancang khusus untuk menghitung head loss dalam sistem perpipaan. Aplikasi ini memungkinkan pengguna untuk merancang sistem perpipaan yang kompleks, menambahkan komponen seperti pompa, katup, dan fitting, serta menghitung head loss dan tekanan di setiap titik dalam sistem. Pipe Flow Expert juga menyediakan fitur analisis dan optimasi untuk membantu meningkatkan efisiensi sistem perpipaan.
EPANET
EPANET adalah perangkat lunak yang dikembangkan oleh United States Environmental Protection Agency (US EPA) untuk menghitung head loss dalam sistem perpipaan air minum. Perangkat lunak ini memiliki fitur yang memungkinkan pengguna untuk merancang sistem perpipaan, menghitung head loss, dan menganalisis kualitas air. EPANET juga dapat digunakan untuk mengoptimalkan desain sistem perpipaan dan mengurangi biaya infrastruktur.
FLUENT
FLUENT adalah perangkat lunak simulasi dinamika fluida komputasi (CFD) yang umum digunakan untuk menganalisis aliran fluida dalam sistem perpipaan. Dengan FLUENT, pengguna dapat menghitung head loss, kecepatan aliran, dan tekanan di setiap titik dalam sistem perpipaan. Perangkat lunak ini juga menyediakan fitur analisis dan optimasi untuk membantu meningkatkan efisiensi sistem perpipaan dan mengurangi biaya operasional.
AFT Fathom
AFT Fathom adalah perangkat lunak yang dirancang untuk menghitung head loss dalam sistem perpipaan cair. Perangkat lunak ini menyediakan antarmuka yang mudah digunakan untuk merancang sistem perpipaan, menambahkan komponen, dan menghitung head loss. AFT Fathom juga memiliki fitur analisis dan optimasi untuk membantu meningkatkan efisiensi sistem perpipaan.
Sebagai kesimpulan, perangkat lunak komputer seperti Pipe Flow Expert, EPANET, FLUENT, dan AFT Fathom memudahkan perhitungan head loss dalam sistem perpipaan dan membantu dalam desain sistem yang efisien dan efektif. Dengan menggunakan perangkat lunak ini, kita dapat mengoptimalkan kinerja sistem perpipaan dan mengurangi biaya operasional.
Kesalahan Umum dalam Menghitung Head Loss
Menghitung head loss dalam sistem perpipaan merupakan langkah penting dalam desain sistem yang efisien dan efektif. Namun, ada beberapa kesalahan umum yang sering terjadi saat menghitung head loss. Dalam artikel ini, kita akan membahas beberapa kesalahan umum yang perlu dihindari saat menghitung head loss.
1. Mengabaikan Head Loss Minor
Salah satu kesalahan umum dalam menghitung head loss adalah mengabaikan head loss minor yang disebabkan oleh komponen sistem perpipaan seperti fitting, siku, dan katup. Meskipun head loss minor biasanya lebih kecil dibandingkan head loss major, mengabaikannya dapat mengakibatkan perhitungan head loss total yang tidak akurat dan desain sistem perpipaan yang tidak efisien.
2. Menggunakan Koefisien Gesekan Pipa yang Salah
Koefisien gesekan pipa (f) merupakan variabel penting dalam menghitung head loss major. Menggunakan koefisien gesekan yang salah dapat mengakibatkan perhitungan head loss yang tidak akurat. Penting untuk memilih koefisien gesekan yang sesuai dengan material pipa dan kondisi aliran fluida untuk menghasilkan perhitungan head loss yang akurat.
3. Tidak Memperhitungkan Perubahan Temperatur Fluida
Perubahan temperatur fluida dalam sistem perpipaan dapat mempengaruhi head loss. Fluida dengan temperatur yang lebih tinggi biasanya memiliki viskositas yang lebih rendah, yang mengakibatkan head loss yang lebih rendah. Mengabaikan perubahan temperatur fluida dapat mengakibatkan perhitungan head loss yang tidak akurat.
4. Menggunakan Data yang Tidak Akurat atau Tidak Lengkap
Perhitungan head loss yang akurat memerlukan data yang akurat dan lengkap mengenai sistem perpipaan, termasuk panjang pipa, diameter, kecepatan aliran, dan sifat-sifat fluida. Menggunakan data yang tidak akurat atau tidak lengkap dapat mengakibatkan perhitungan head loss yang tidak akurat dan desain sistem perpipaan yang tidak efisien.
5. Tidak Memperhitungkan Efek Elevasi
Perubahan elevasi dalam sistem perpipaan dapat mempengaruhi head loss. Mengabaikan efek elevasi dapat mengakibatkan perhitungan head loss yang tidak akurat, terutama dalam sistem perpipaan dengan perubahan elevasi yang signifikan.
Sebagai kesimpulan, menghindari kesalahan umum dalam menghitung head loss dapat membantu meningkatkan akurasi perhitungan dan desain sistem perpipaan yang lebih efisien dan efektif. Dengan memperhatikan aspek-aspek ini, kita dapat mengoptimalkan kinerja sistem perpipaan dan mengurangi biaya operasional.
Pentingnya Head Loss dalam Desain Pompa
Head loss merupakan faktor penting dalam desain sistem perpipaan dan pemilihan pompa yang sesuai. Dalam artikel ini, kita akan membahas pentingnya memperhitungkan head loss dalam desain pompa dan bagaimana hal ini mempengaruhi efisiensi dan kinerja sistem perpipaan.

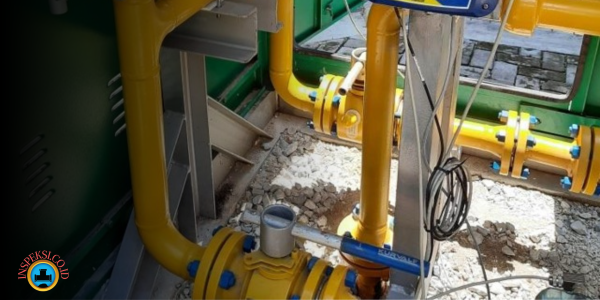

![Head Loss dalam Desain Pompa](https://inspeksi.co.id/wp-content/uploads/2023/05/Screenshot-2023-05-09-082513.jpg)
Peran Head Loss dalam Desain Pompa
Head loss mempengaruhi tekanan dan aliran fluida dalam sistem perpipaan. Oleh karena itu, pompa yang digunakan dalam sistem perpipaan harus memiliki kapasitas yang cukup untuk mengatasi head loss total. Jika pompa tidak mampu mengatasi head loss, aliran fluida akan berkurang dan sistem perpipaan tidak akan berfungsi dengan efisien.
Memperhitungkan Head Loss dalam Pemilihan Pompa
Untuk memilih pompa yang sesuai, perlu dihitung terlebih dahulu head loss total dalam sistem perpipaan, yang meliputi head loss major dan head loss minor. Setelah head loss total diketahui, kita dapat memilih pompa dengan kapasitas head yang sesuai untuk mengatasi head loss dan memastikan aliran fluida yang efisien.
Optimasi Desain Pompa dan Sistem Perpipaan
Mempertimbangkan head loss dalam desain pompa juga memungkinkan kita untuk mengoptimalkan desain sistem perpipaan. Dengan meminimalkan head loss, kita dapat mengurangi beban kerja pompa dan meningkatkan efisiensi energi sistem. Beberapa strategi untuk mengurangi head loss meliputi memilih pipa dengan diameter yang lebih besar, mengurangi jumlah fitting dan aksesoris, dan merancang sistem perpipaan yang lebih sederhana dengan jumlah cabang dan tikungan yang minimal.
Manfaat Menghitung Head Loss dalam Desain Pompa
Menghitung head loss dalam desain pompa memiliki beberapa manfaat, antara lain:
- Memastikan aliran fluida yang efisien dan kinerja sistem perpipaan yang optimal.
- Meningkatkan efisiensi energi sistem dan mengurangi biaya operasional.
- Mengurangi risiko kegagalan pompa dan memperpanjang umur pompa.
- Memungkinkan perancang sistem untuk mengidentifikasi dan mengatasi potensi masalah dalam desain sistem perpipaan sebelum implementasi.
Sebagai kesimpulan, memperhitungkan head loss dalam desain pompa sangat penting untuk memastikan kinerja sistem perpipaan yang optimal dan efisien. Dengan menghitung head loss dan memilih pompa yang sesuai, kita dapat meningkatkan efisiensi energi sistem dan mengurangi biaya operasional.
Head Loss dalam Sistem HVAC
Sistem HVAC (Heating, Ventilation, and Air Conditioning) memerlukan sistem perpipaan untuk mendistribusikan fluida pendingin atau pemanas ke seluruh gedung. Head loss dalam sistem perpipaan HVAC mempengaruhi efisiensi dan kinerja sistem secara keseluruhan. Dalam artikel ini, kita akan membahas head loss dalam sistem HVAC dan bagaimana menghitung serta mengurangi head loss untuk meningkatkan efisiensi sistem.
Head Loss dalam Sistem HVAC: Pengaruhnya terhadap Kinerja Sistem
Head loss dalam sistem HVAC dapat menyebabkan penurunan tekanan dan aliran fluida, yang mengakibatkan penurunan kinerja sistem. Ketika head loss terlalu tinggi, sistem HVAC mungkin tidak dapat mencapai suhu yang diinginkan, dan pompa mungkin mengalami kelebihan beban atau keausan lebih cepat. Oleh karena itu, menghitung dan mengurangi head loss dalam sistem HVAC sangat penting untuk memastikan kinerja yang optimal dan efisiensi energi.
Menghitung Head Loss dalam Sistem HVAC
Untuk menghitung head loss dalam sistem HVAC, kita perlu mempertimbangkan head loss major yang terkait dengan gesekan antara fluida dan dinding pipa, serta head loss minor yang disebabkan oleh fitting, siku, dan katup dalam sistem. Dalam sistem HVAC, metode Darcy-Weisbach dan Hazen-Williams umum digunakan untuk menghitung head loss major, sementara Koefisien K digunakan untuk menghitung head loss minor.
Strategi Mengurangi Head Loss dalam Sistem HVAC
Ada beberapa strategi yang dapat diterapkan untuk mengurangi head loss dalam sistem HVAC, antara lain:
- Memilih pipa dengan diameter yang lebih besar untuk mengurangi gesekan dan head loss major.
- Mengurangi jumlah fitting, siku, dan katup dalam sistem untuk mengurangi head loss minor.
- Menggunakan pompa dengan kapasitas head yang sesuai untuk mengatasi head loss total dalam sistem.
- Merancang sistem perpipaan yang lebih sederhana dengan jalur yang lebih pendek dan sedikit cabang.
Sebagai kesimpulan, head loss dalam sistem HVAC mempengaruhi efisiensi dan kinerja sistem secara keseluruhan. Dengan menghitung dan mengurangi head loss, kita dapat meningkatkan kinerja sistem HVAC dan mengurangi biaya energi serta pemeliharaan.
Head Loss dalam Sistem Irigasi
Head loss merupakan faktor penting yang mempengaruhi efisiensi dan kinerja sistem irigasi. Dalam artikel ini, kita akan membahas head loss dalam sistem irigasi dan bagaimana menghitung serta mengurangi head loss untuk meningkatkan efisiensi sistem irigasi.
Pengaruh Head Loss terhadap Kinerja Sistem Irigasi
Head loss dalam sistem irigasi dapat menyebabkan penurunan tekanan dan aliran air, yang mengakibatkan penurunan kinerja sistem. Jika head loss terlalu tinggi, sistem irigasi mungkin tidak dapat menyediakan air yang cukup untuk tanaman, dan pompa mungkin mengalami kelebihan beban atau keausan lebih cepat. Oleh karena itu, menghitung dan mengurangi head loss dalam sistem irigasi sangat penting untuk memastikan kinerja yang optimal dan efisiensi air.
Menghitung Head Loss dalam Sistem Irigasi
Untuk menghitung head loss dalam sistem irigasi, kita perlu mempertimbangkan head loss major yang terkait dengan gesekan antara air dan dinding pipa, serta head loss minor yang disebabkan oleh fitting, siku, dan katup dalam sistem. Dalam sistem irigasi, metode Darcy-Weisbach dan Hazen-Williams umum digunakan untuk menghitung head loss major, sementara Koefisien K digunakan untuk menghitung head loss minor.
Strategi Mengurangi Head Loss dalam Sistem Irigasi
Ada beberapa strategi yang dapat diterapkan untuk mengurangi head loss dalam sistem irigasi, antara lain:
- Memilih pipa dengan diameter yang lebih besar untuk mengurangi gesekan dan head loss major.
- Mengurangi jumlah fitting, siku, dan katup dalam sistem untuk mengurangi head loss minor.
- Menggunakan pompa dengan kapasitas head yang sesuai untuk mengatasi head loss total dalam sistem.
- Merancang sistem irigasi yang lebih sederhana dengan jalur yang lebih pendek dan sedikit cabang.
Sebagai kesimpulan, head loss dalam sistem irigasi mempengaruhi efisiensi dan kinerja sistem secara keseluruhan. Dengan menghitung dan mengurangi head loss, kita dapat meningkatkan kinerja sistem irigasi dan mengurangi biaya energi serta pemeliharaan.
Mengurangi Head Loss dalam Sistem Distribusi Air Minum
Sistem distribusi air minum merupakan bagian penting dari infrastruktur kota dan memastikan pasokan air bersih yang mencukupi untuk penduduk. Head loss dalam sistem distribusi air minum mempengaruhi efisiensi dan kinerja sistem. Dalam artikel ini, kita akan membahas cara mengurangi head loss dalam sistem distribusi air minum untuk meningkatkan efisiensi sistem dan mengurangi biaya energi.
Kenapa Mengurangi Head Loss Penting dalam Sistem Distribusi Air Minum
Head loss yang tinggi dalam sistem distribusi air minum dapat menyebabkan penurunan tekanan dan aliran air, yang mengakibatkan penurunan kinerja sistem. Hal ini dapat mengakibatkan pasokan air yang tidak mencukupi atau tidak konsisten ke rumah tangga. Selain itu, pompa yang bekerja lebih keras untuk mengatasi head loss yang tinggi dapat mengalami keausan lebih cepat dan menghasilkan biaya energi yang lebih tinggi.
Strategi Mengurangi Head Loss dalam Sistem Distribusi Air Minum
Berikut beberapa strategi untuk mengurangi head loss dalam sistem distribusi air minum:
- Pemilihan Pipa: Gunakan pipa dengan diameter yang lebih besar untuk mengurangi gesekan dan head loss major. Pemilihan material pipa yang tepat juga dapat membantu mengurangi head loss.
- Desain Sistem Perpipaan: Merancang sistem perpipaan yang lebih sederhana dengan jalur yang lebih pendek dan sedikit cabang. Mengurangi jumlah fitting, siku, dan katup dalam sistem juga akan mengurangi head loss minor.
- Pemilihan Pompa: Gunakan pompa dengan kapasitas head yang sesuai untuk mengatasi head loss total dalam sistem. Pompa yang efisien akan membantu mengurangi biaya energi dan pemeliharaan.
- Manajemen Tekanan: Mengelola tekanan dalam sistem dengan pengaturan tekanan yang tepat dan menggunakan katup pengurang tekanan bila diperlukan.
Sebagai kesimpulan, mengurangi head loss dalam sistem distribusi air minum sangat penting untuk meningkatkan efisiensi sistem dan mengurangi biaya energi. Dengan menerapkan strategi yang tepat, kita dapat menciptakan sistem distribusi air minum yang lebih efisien dan ramah lingkungan.
Head Loss dalam Pembangkit Listrik Tenaga Air
Pembangkit listrik tenaga air (PLTA) merupakan salah satu sumber energi terbarukan yang penting dan ramah lingkungan. Head loss dalam sistem perpipaan PLTA mempengaruhi efisiensi dan kinerja pembangkitan listrik. Dalam artikel ini, kita akan membahas head loss dalam PLTA dan bagaimana menghitung serta mengurangi head loss untuk meningkatkan efisiensi sistem.
Pengaruh Head Loss terhadap Kinerja PLTA
Head loss dalam PLTA dapat menyebabkan penurunan tekanan dan aliran air, yang mengakibatkan penurunan kinerja sistem. Jika head loss terlalu tinggi, turbin mungkin tidak dapat menghasilkan listrik sebanyak yang diharapkan, dan pompa mungkin mengalami kelebihan beban atau keausan lebih cepat. Oleh karena itu, menghitung dan mengurangi head loss dalam PLTA sangat penting untuk memastikan kinerja yang optimal dan efisiensi energi.
Menghitung Head Loss dalam PLTA
Untuk menghitung head loss dalam PLTA, kita perlu mempertimbangkan head loss major yang terkait dengan gesekan antara air dan dinding pipa, serta head loss minor yang disebabkan oleh fitting, siku, dan katup dalam sistem. Metode Darcy-Weisbach dan Hazen-Williams umum digunakan untuk menghitung head loss major, sementara Koefisien K digunakan untuk menghitung head loss minor.
Strategi Mengurangi Head Loss dalam PLTA
Ada beberapa strategi yang dapat diterapkan untuk mengurangi head loss dalam PLTA, antara lain:
- Memilih pipa dengan diameter yang lebih besar untuk mengurangi gesekan dan head loss major.
- Mengurangi jumlah fitting, siku, dan katup dalam sistem untuk mengurangi head loss minor.
- Menggunakan pompa dengan kapasitas head yang sesuai untuk mengatasi head loss total dalam sistem.
- Merancang sistem perpipaan yang lebih sederhana dengan jalur yang lebih pendek dan sedikit cabang.
Sebagai kesimpulan, head loss dalam PLTA mempengaruhi efisiensi dan kinerja sistem secara keseluruhan. Dengan menghitung dan mengurangi head loss, kita dapat meningkatkan kinerja PLTA dan mengurangi biaya energi serta pemeliharaan.
Pengaruh Head Loss pada Sistem Pemadam Kebakaran
Sistem pemadam kebakaran merupakan komponen penting dalam menjaga keselamatan bangunan dan penghuninya. Head loss dalam sistem pemadam kebakaran dapat mempengaruhi efektivitas sistem dalam memadamkan api. Dalam artikel ini, kita akan membahas pengaruh head loss pada sistem pemadam kebakaran dan cara menghitung serta mengurangi head loss untuk memastikan kinerja sistem yang optimal.
Kenapa Head Loss Penting dalam Sistem Pemadam Kebakaran
Head loss dalam sistem pemadam kebakaran dapat menyebabkan penurunan tekanan dan aliran air, yang mengakibatkan penurunan kinerja sistem. Jika head loss terlalu tinggi, sistem pemadam kebakaran mungkin tidak dapat menyediakan tekanan air yang cukup untuk memadamkan api dengan cepat dan efektif. Oleh karena itu, menghitung dan mengurangi head loss dalam sistem pemadam kebakaran sangat penting untuk memastikan efektivitas sistem dalam menghadapi kebakaran.
Menghitung Head Loss dalam Sistem Pemadam Kebakaran
Untuk menghitung head loss dalam sistem pemadam kebakaran, kita perlu mempertimbangkan head loss major yang terkait dengan gesekan antara air dan dinding pipa, serta head loss minor yang disebabkan oleh fitting, siku, dan katup dalam sistem. Metode Darcy-Weisbach dan Hazen-Williams umum digunakan untuk menghitung head loss major, sementara Koefisien K digunakan untuk menghitung head loss minor.
Strategi Mengurangi Head Loss dalam Sistem Pemadam Kebakaran
Ada beberapa strategi yang dapat diterapkan untuk mengurangi head loss dalam sistem pemadam kebakaran, antara lain:
- Memilih pipa dengan diameter yang lebih besar untuk mengurangi gesekan dan head loss major.
- Mengurangi jumlah fitting, siku, dan katup dalam sistem untuk mengurangi head loss minor.
- Memastikan pompa pemadam kebakaran memiliki kapasitas head yang sesuai untuk mengatasi head loss total dalam sistem.
- Merancang sistem pemadam kebakaran yang lebih sederhana dengan jalur yang lebih pendek dan sedikit cabang.
Sebagai kesimpulan, head loss dalam sistem pemadam kebakaran mempengaruhi efektivitas sistem dalam memadamkan api. Dengan menghitung dan mengurangi head loss, kita dapat meningkatkan kinerja sistem pemadam kebakaran dan memastikan keselamatan bangunan dan penghuninya.
Kesimpulan
Menganalisis head loss adalah penting untuk meningkatkan efisiensi sistem perpipaan dan mengurangi biaya operasional. Dengan memahami konsep head loss, faktor-faktor yang mempengaruhinya, serta cara menghitung dan menguranginya, kita dapat merancang sistem perpipaan yang lebih efisien
Some truly interesting details you have written.Aided me a lot, just what I was looking for : D.
Hi , I do believe this is an excellent blog. I stumbled upon it on Yahoo , i will come back once again. Money and freedom is the best way to change, may you be rich and help other people.
Thankyou for helping out, fantastic information.
Java Burn: What is it? Java Burn is marketed as a natural weight loss product that can increase the speed and efficiency of a person’s natural metabolism, thereby supporting their weight loss efforts
Some genuinely interesting information, well written and generally user friendly.
you’ve gotten an important blog here! would you like to make some invite posts on my weblog?
What’s Taking place i’m new to this, I stumbled upon this I’ve discovered It absolutely useful and it has aided me out loads. I am hoping to give a contribution & aid different customers like its aided me. Great job.
The next time I learn a weblog, I hope that it doesnt disappoint me as a lot as this one. I imply, I know it was my choice to read, but I truly thought youd have something interesting to say. All I hear is a bunch of whining about one thing that you can fix if you werent too busy on the lookout for attention.
WONDERFUL Post.thanks for share..extra wait .. …
F*ckin’ awesome issues here. I’m very satisfied to peer your post. Thank you a lot and i’m taking a look ahead to touch you. Will you kindly drop me a mail?
Fantastic goods from you, man. I have understand your stuff previous to and you are just extremely magnificent. I actually like what you’ve acquired here, really like what you are saying and the way in which you say it. You make it entertaining and you still care for to keep it smart. I can’t wait to read far more from you. This is really a terrific web site.
I am very happy to read this. This is the kind of manual that needs to be given and not the random misinformation that is at the other blogs. Appreciate your sharing this greatest doc.
You are my intake, I have few blogs and very sporadically run out from to brand : (.
Hiya, I am really glad I’ve found this info. Today bloggers publish just about gossips and net and this is actually irritating. A good site with interesting content, that’s what I need. Thank you for keeping this web-site, I will be visiting it. Do you do newsletters? Cant find it.
Thanks for another great post. Where else could anybody get that kind of information in such a perfect way of writing? I have a presentation next week, and I’m on the look for such info.
Wonderful website. Lots of helpful info here. I am sending it to several buddies ans additionally sharing in delicious. And naturally, thanks in your sweat!
I don’t unremarkably comment but I gotta admit regards for the post on this perfect one : D.
Heya i’m for the first time here. I came across this board and I find It really useful & it helped me out a lot. I hope to give something back and help others like you helped me.
It?¦s actually a cool and useful piece of information. I am satisfied that you shared this useful info with us. Please stay us informed like this. Thank you for sharing.
I have recently started a blog, the info you provide on this website has helped me tremendously. Thanks for all of your time & work.
Nice post. I was checking constantly this weblog and I am inspired! Very useful info specifically the ultimate part 🙂 I deal with such info much. I was seeking this particular info for a long time. Thank you and good luck.
Woah! I’m really digging the template/theme of this blog. It’s simple, yet effective. A lot of times it’s very hard to get that “perfect balance” between user friendliness and visual appearance. I must say you’ve done a superb job with this. In addition, the blog loads extremely quick for me on Opera. Superb Blog!
Hello! I just would like to give a huge thumbs up for the great info you have here on this post. I will be coming back to your blog for more soon.
What Is FitSpresso? The effective weight management formula FitSpresso is designed to inherently support weight loss. It is made using a synergistic blend of ingredients chosen especially for their metabolism-boosting and fat-burning features.
hi!,I love your writing so much! percentage we be in contact extra approximately your post on AOL? I require an expert in this house to resolve my problem. Maybe that is you! Having a look forward to see you.
What i don’t understood is in fact how you are not actually much more smartly-preferred than you might be now. You are so intelligent. You understand thus considerably when it comes to this matter, made me for my part consider it from numerous various angles. Its like men and women aren’t interested except it is one thing to accomplish with Woman gaga! Your personal stuffs outstanding. All the time deal with it up!
This is the right blog for anyone who wants to find out about this topic. You notice so much its virtually hard to argue with you (not that I really would want…HaHa). You positively put a brand new spin on a subject thats been written about for years. Nice stuff, simply great!
Tonic Greens: An Overview Introducing Tonic Greens, an innovative immune support supplement meticulously crafted with potent antioxidants, essential minerals, and vital vitamins.
I like this blog very much, Its a very nice post to read and incur
information.Blog money
I’m not sure where you’re getting your information, but good topic. I needs to spend some time learning much more or understanding more. Thanks for great info I was looking for this information for my mission.
I like this web site so much, saved to my bookmarks. “American soldiers must be turned into lambs and eating them is tolerated.” by Muammar Qaddafi.
Good blog! I truly love how it is simple on my eyes and the data are well written. I’m wondering how I could be notified whenever a new post has been made. I’ve subscribed to your RSS feed which must do the trick! Have a great day!
Your style is so unique compared to many other people. Thank you for publishing when you have the opportunity,Guess I will just make this bookmarked.2
I like this website very much so much wonderful information.
I rattling glad to find this website on bing, just what I was looking for : D as well saved to bookmarks.
After study a few of the blog posts on your website now, and I truly like your way of blogging. I bookmarked it to my bookmark website list and will be checking back soon. Pls check out my web site as well and let me know what you think.
I truly wanted to post a quick note to be able to express gratitude to you for the awesome tactics you are showing on this site. My time-consuming internet lookup has at the end of the day been compensated with reliable suggestions to exchange with my family. I would admit that many of us readers are undoubtedly endowed to be in a wonderful website with so many lovely professionals with good secrets. I feel rather fortunate to have discovered the webpage and look forward to many more fabulous times reading here. Thank you once more for a lot of things.
I am continually invstigating online for ideas that can facilitate me. Thx!
I visited a lot of website but I think this one has something extra in it in it
Thanks a lot for sharing this with all of us you really know what you are talking about! Bookmarked. Kindly also visit my web site =). We could have a link exchange arrangement between us!
Some genuinely rattling work on behalf of the owner of this site, utterly outstanding content.
Hmm is anyone else encountering problems with the pictures on this blog loading? I’m trying to figure out if its a problem on my end or if it’s the blog. Any responses would be greatly appreciated.
SightCare review
Fit spresso
Cellu care review
Lottery defeater software reviews
Sightcare reviews
Fitspresso
Sight Care reviews
Nano defense review
Fitspresso stands as a scientifically validated weight loss formula intricately crafted from potent ingredients, aimed at enhancing the body’s metabolic functions. Tailored to support the circadian rhythm and ignite the fat-burning process, this supplement is conveniently available in edible pill form for daily consumption.
Fitspresso review
Lottery defeater is a tool that uses algorithms or specific strategies to predict lottery numbers, aiming to give users an edge in picking winning numbers. The software usually claims to analyze patterns in previous lottery draws to help users select numbers that are more likely to come up in future draws.
I am impressed with this website , very I am a fan.
Cellucare
Cellu care
You can certainly see your expertise within the paintings you write. The arena hopes for more passionate writers like you who are not afraid to mention how they believe. Always follow your heart.
Lottery defeater system review
Fitspresso is a brand-new natural weight loss aid designed to work on the root cause of excess and unexplained weight gain. The supplement uses an advanced blend of vitamins, minerals, and antioxidants to support healthy weight loss by targeting the fat cells’ circadian rhythm.
Fitspresso reviews
Lottery defeater reviews
Lottery defeater system reviews
Opinipix é golpe
Opini pix
Ikaria Lean Belly Juice review
Cellucare
Fitspresso review
Fitspresso review
Fitspresso review
Fitspresso reviews
Dentavim
Fitspresso review
Fitspresso
Fitspresso review
Fitspresso reviews
Fitspresso
Fitspresso reviews
Fitspresso review
Fitspresso
Fitspresso review
Weight loss juice
Zencortex review
Lottery defeater system reviews
Neotonics gummies review
Sight Care
Dentavim reviews
You can’t lose any Dentavim reviews as this one
I too think so , perfectly indited post! .
Lottery defeater system reviews
Your home is valueble for me. Thanks!…
This website online is mostly a walk-by means of for the entire data you wanted about this and didn’t know who to ask. Glimpse here, and you’ll positively discover it.
Sightcare review
Pineal XT review
Neotonics review
Fitspresso reviews
Fitspresso
