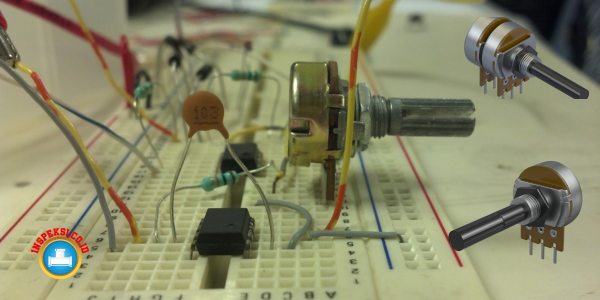

Potentiometer Adalah: Pengertian, Fungsi, Jenis, dan Cara Kerja

Potentiometer adalah salah satu komponen elektronik yang sering digunakan dalam berbagai aplikasi elektronik. Dalam artikel ini, kami akan membahas secara lengkap mengenai potensiometer, mulai dari pengertian, fungsi, jenis, hingga cara kerjanya. Dengan pemahaman yang komprehensif tentang potensiometer, Anda akan dapat memanfaatkannya dengan lebih baik dalam proyek-proyek elektronik Anda.

Pengertian Potensiometer

Potentiometer adalah suatu resistor variabel yang digunakan untuk mengatur arus listrik dengan mengubah resistansinya. Potensiometer terdiri dari tiga terminal yang terhubung dengan resistor variabel dan sebuah kursor yang dapat digeser. Dengan mengubah posisi kursor, panjang resistansi yang dilalui oleh arus listrik dapat diatur, sehingga mengatur tegangan atau volume dalam suatu rangkaian. Potensiometer sering digambarkan sebagai lingkaran dengan kursor yang dapat bergerak di sepanjang lingkaran tersebut.

Dalam potensiometer, resistansi dapat diubah secara linier atau logaritmik tergantung pada jenisnya. Potensiometer linier memiliki perubahan resistansi yang proporsional terhadap pergerakan kursor, sedangkan potensiometer logaritmik memiliki perubahan resistansi yang tidak proporsional terhadap pergerakan kursor. Potensiometer dapat memiliki nilai resistansi yang tetap atau dapat diatur, tergantung pada kebutuhan aplikasi.

Potensiometer umumnya terbuat dari bahan resistif seperti karbon atau logam. Bahan resistif ini memungkinkan perubahan resistansi saat kursor digeser. Potensiometer juga memiliki nilai resistansi yang dapat diukur dalam satuan ohm (Ω). Nilai resistansi potensiometer dapat beragam, mulai dari puluhan ohm hingga ribuan ohm, tergantung pada jenis dan kebutuhan aplikasinya.

Fungsi Potensiometer

Potensiometer memiliki berbagai fungsi tergantung pada aplikasinya. Salah satu fungsi utama potensiometer adalah sebagai pengatur tegangan atau volume. Misalnya, dalam amplifier audio, potensiometer digunakan untuk mengatur volume suara. Dengan memutar kursor potensiometer, kita dapat mengubah resistansi yang dilalui oleh arus listrik, sehingga mengubah tegangan dan volume suara yang dihasilkan. Potensiometer juga sering digunakan sebagai sensor untuk mengukur posisi atau kecepatan. Dalam hal ini, perubahan posisi kursor potensiometer dapat diubah menjadi sinyal listrik yang dapat diinterpretasikan oleh mikrokontroler atau sistem kontrol lainnya.

Di industri, potensiometer digunakan dalam berbagai aplikasi seperti pengaturan kecepatan motor atau pengaturan suhu pada mesin. Misalnya, dalam sistem pengaturan kecepatan motor, potensiometer dapat digunakan untuk mengubah resistansi yang mengatur tegangan yang diberikan ke motor, sehingga mengubah kecepatan putaran motor tersebut. Dalam sistem pengaturan suhu pada mesin, potensiometer dapat digunakan untuk mengatur resistansi yang mempengaruhi suhu yang dihasilkan oleh elemen pemanas atau pendingin.

Sebagai komponen elektronik yang serbaguna, potensiometer juga digunakan dalam rangkaian elektronik lainnya, seperti pengaturan kecerahan pada layar monitor, pengaturan suhu pada peralatan rumah tangga, dan banyak lagi. Dalam setiap aplikasi tersebut, potensiometer berfungsi untuk mengubah resistansi dan mengatur arus listrik yang melalui rangkaian, sehingga memungkinkan pengaturan atau pengukuran yang diinginkan.

Jenis Potensiometer

Terdapat beberapa jenis potensiometer yang umum digunakan, masing-masing dengan karakteristik dan kegunaan yang berbeda. Berikut adalah beberapa jenis potensiometer yang sering digunakan:

1.Potensiometer Linier

Potensiometer linier adalah jenis potensiometer di mana perubahan resistansi terjadi secara linier sepanjang pergerakan kursor. Artinya, perubahan resistansi sebanding dengan perubahan posisi kursor. Potensiometer linier sering digunakan dalam pengaturan volume audio, pengaturan kecerahan layar monitor, atau aplikasi di mana perubahan resistansi yang linier diperlukan.

2.Potensiometer Logaritmik

Potensiometer logaritmik adalah jenis potensiometer di mana perubahan resistansi terjadi secara logaritmik sepanjang pergerakan kursor. Artinya, perubahan resistansi tidak sebanding dengan perubahan posisi kursor. Potensiometer logaritmik sering digunakan dalam pengaturan volume audio, karena perubahan resistansi yang logaritmik lebih sesuai dengan persepsi pendengaran manusia terhadap volume suara.

3.Potensiometer Multiturn

Potensiometer multiturn adalah jenis potensiometer yang memungkinkan perubahan resistansi dalam beberapa putaran kursor. Potensiometer ini memiliki mekanisme yang memungkinkan kursor bergerak lebih dari satu putaran penuh. Potensiometer multiturn sering digunakan dalam aplikasi yang membutuhkan penyetelan presisi, seperti dalam instrumen pengukuran atau sistem kontrol yang memerlukan pengaturan yang sangat akurat.

4.Potensiometer Trimmer

Potensiometer trimmer adalah jenis potensiometer yang dirancang untuk penyetelan satu kali. Potensiometer ini biasanya digunakan dalam produk-produk elektronik yang membutuhkan penyetelan presisi, seperti pada papan sirkuit cetak (PCB) atau peralatan elektronik yang memerlukan kalibrasi awal. Potensiometer trimmer biasanya memiliki ukuran yang lebih kecil daripada potensiometer biasa dan dapat disetel menggunakan alat khusus.

Baca Juga  Ukuran Kabel dan Ampere untuk Keperluan Listrik Anda

Dengan pemilihan jenis potensiometer yang tepat, Anda dapat memastikan bahwa potensiometer tersebut sesuai dengan kebutuhan aplikasi Anda. Setiap jenis potensiometer memiliki karakteristik yang berbeda, dan pemilihan yang tepat akan memastikan kinerja yang optimal dalam aplikasi yang diinginkan.

Cara Kerja Potensiometer

Prinsip kerja potensiometer didasarkan pada perubahan resistansi saat kursor digeser. Ketika kursor digeser, panjang resistansi yang dilewati oleh arus listrik berubah, mengakibatkan perubahan tegangan pada terminal potensiometer. Secara umum, cara kerja potensiometer dapat dijelaskan sebagai berikut:

1. Resistansi Awal

Awalnya, saat kursor berada di posisi awal, resistansi yang dilewati oleh arus listrik dalam potensiometer adalah maksimum. Hal ini mengakibatkan tegangan pada terminal potensiometer mencapai nilai maksimum. Sebagai contoh, dalam aplikasi pengaturan volume audio, saat kursor berada di posisi awal, resistansi yang dilewati oleh arus listrik adalah maksimum, sehingga tegangan yang dihasilkan juga maksimum, menghasilkan volume suara yang paling keras.

2. Perubahan Resistansi

Saat kursor digeser dari posisi awal ke posisi akhir, resistansi yang dilewati oleh arus listrik dalam potensiometer berkurang secara bertahap. Hal ini mengakibatkan tegangan pada terminal potensiometer juga berkurang. Misalnya, dalam aplikasi pengaturan volume audio, saat kursor digeser menjauhi posisi awal, resistansi yang dilewati oleh arus listrik berkurang, sehingga tegangan yang dihasilkan juga berkurang, menghasilkan volume suara yang lebih rendah.

3. Resistansi Minimum

Saat kursor mencapai posisi akhir, resistansi yang dilewati oleh arus listrik dalam potensiometer adalah minimum. Hal ini mengakibatkan tegangan pada terminal potensiometer mencapai nilai minimum. Dalam aplikasi pengaturan volume audio, saat kursor berada di posisi akhir, resistansi yang dilewati oleh arus listrik adalah minimum, sehingga tegangan yang dihasilkan juga minimum, menghasilkan volume suara yang paling rendah atau bahkan bisa menjadi bisu.

Cara kerja potensiometer ini memungkkinkan pengaturan yang presisi dalam berbagai aplikasi. Dengan menggeser kursor potensiometer, kita dapat mencapai perubahan resistansi yang diinginkan, sehingga mengontrol aliran arus listrik dan mengatur tegangan atau volume dalam rangkaian elektronik.

Kelebihan dan Kekurangan Potensiometer

Setiap komponen elektronik memiliki kelebihan dan kekurangan. Potensiometer juga tidak terkecuali. Berikut adalah beberapa kelebihan dan kekurangan potensiometer:

Kelebihan Potensiometer

1. Kemudahan Penggunaan: Potensiometer mudah dioperasikan dan diatur dengan memutar kursor sesuai kebutuhan.
2. Fleksibilitas: Potensiometer dapat digunakan dalam berbagai aplikasi untuk mengatur tegangan, volume, atau posisi.
3. Harga Terjangkau: Potensiometer tersedia dengan berbagai harga yang terjangkau, membuatnya mudah diakses oleh berbagai kalangan.
4. Tahan Lama dan Dapat Diandalkan: Potensiometer umumnya tahan lama dan dapat diandalkan dalam jangka waktu yang lama jika dirawat dengan baik.
5. Tersedia dalam Berbagai Nilai Resistansi: Potensiometer tersedia dalam berbagai nilai resistansi, sehingga dapat disesuaikan dengan kebutuhan aplikasi.

Kekurangan Potensiometer

1. Rentan Terhadap Debu dan Kotoran: Potensiometer rentan terhadap debu dan kotoran yang dapat mempengaruhi kinerjanya. Oleh karena itu, perawatan rutin dan pembersihan perlu dilakukan.
2. Efek Logaritmik pada Potensiometer Linier: Potensiometer linier kadang-kadang mengalami efek logaritmik pada perubahan tegangan, yang dapat mempengaruhi akurasi pengaturan.
3. Pengaruh Suhu: Suhu lingkungan dapat mempengaruhi kinerja potensiometer, terutama pada potensiometer yang menggunakan bahan resistif tertentu.
4. Batas Resistansi: Potensiometer memiliki batas resistansi tertentu, yang harus diperhatikan agar tidak melebihi batas tersebut untuk mencegah kerusakan.

Dalam memilih potensiometer, penting untuk mempertimbangkan kelebihan dan kekurangan tersebut sesuai dengan kebutuhan aplikasi Anda. Dengan pemilihan yang tepat, potensiometer dapat menjadi komponen yang sangat berguna dan andal dalam rangkaian elektronik.

Tips Menggunakan Potensiometer

Untuk memaksimalkan penggunaan potensiometer, berikut adalah beberapa tips yang perlu diperhatikan:

Pilih Potensiometer yang Sesuai

Memilih potensiometer yang sesuai dengan kebutuhan aplikasi sangat penting. Pertimbangkan jenis potensiometer yang tepat, apakah linier, logaritmik, multiturn, atau trimmer. Setiap jenis potensiometer memiliki karakteristik yang berbeda, dan pemilihan yang tepat akan memastikan kinerja yang optimal dalam aplikasi yang diinginkan.

Perhatikan Daya Tahan Potensiometer

Periksa spesifikasi potensiometer, termasuk daya tahan yang dimilikinya. Pastikan potensiometer yang digunakan memiliki daya tahan yang cukup untuk aplikasi yang diinginkan. Beberapa aplikasi mungkin membutuhkan potensiometer yang tahan terhadap suhu ekstrem, kelembaban, atau lingkungan yang keras. Pastikan untuk memilih potensiometer yang sesuai dengan kebutuhan tersebut.

Baca Juga  Gloss Meter: Alat yang Penting untuk Mengukur Kilau Permukaan

Hindari Penyalahgunaan Potensiometer

Gunakan potensiometer sesuai dengan fungsinya dan hindari menyalahgunakan atau memaksakan putaran yang tidak perlu. Memutar kursor potensiometer lebih dari batas yang direkomendasikan atau melakukan perubahan resistansi secara berlebihan dapat merusak potensiometer dan mengganggu kinerjanya. Gunakan potensiometer dengan hati-hati dan ikuti instruksi penggunaan yang diberikan oleh produsen.

Periksa Koneksi dan Kebersihan

Periksa koneksi antara potensiometer dan rangkaian secara berkala untuk memastikan bahwa tidak ada koneksi yang longgar atau rusak. Koneksi yang buruk dapat mengganggu kinerja potensiometer. Jaga potensiometer tetap bersih dari debu dan kotoran dengan membersihkannya menggunakan sikat halus atau semprotan udara. Debu dan kotoran dapat mengganggu pergerakan kursor potensiometer dan merusak bahan resistif di dalamnya.

Gantilah Potensiometer yang Rusak

Jika terdapat tanda-tanda kerusakan pada potensiometer, seperti perubahan resistansi yang tidak stabil atau kursor yang tidak bergerak dengan lancar, segera gantilah dengan yang baru. Penggunaan potensiometer yang rusak dapat menghasilkan pengukuran atau pengaturan yang tidak akurat, yang dapat memengaruhi kinerja keseluruhan rangkaian elektronik.

Dengan mengikuti tips ini, Anda dapat memaksimalkan penggunaan potensiometer dalam berbagai aplikasi elektronik. Perhatikan kebutuhan aplikasi, perawatan rutin, dan penggunaan yang tepat untuk memastikan kinerja yang optimal dari potensiometer yang digunakan.

Contoh Aplikasi Potensiometer

Potensiometer digunakan dalam berbagai aplikasi elektronik. Beberapa contoh penerapan potensiometer antara lain:

Pengaturan Volume Audio

Potensiometer sering digunakan dalam pengaturan volume audio pada perangkat seperti speaker atau amplifier. Dengan mengubah posisi kursor potensiometer, pengguna dapat mengatur volume suara sesuai dengan preferensi mereka. Potensiometer linier atau logaritmik dapat digunakan tergantung pada preferensi pendengaran dan karakteristik perangkat audio yang digunakan.

Pengukuran Posisi atau Kecepatan

Potensiometer juga sering digunakan sebagai sensor untuk mengukur posisi atau kecepatan. Dalam aplikasi ini, perubahan posisi kursor potensiometer diubah menjadi sinyal listrik yang dapat diinterpretasikan oleh mikrokontroler atau sistem kontrol lainnya. Potensiometer multiturn sering digunakan dalam aplikasi yang membutuhkan pengukuran yang sangat presisi, seperti pada robotika atau kendaraan otomotif.

Pengaturan Kecepatan Motor

Potensiometer digunakan dalam pengaturan kecepatan motor pada berbagai aplikasi industri, seperti mesin pabrik atau kendaraan. Dengan mengubah resistansi potensiometer, tegangan yang diberikan ke motor dapat diatur, sehingga mengubah kecepatan putaran motor. Potensiometer multiturn sering digunakan dalam aplikasi ini untuk mengatur kecepatan dengan presisi tinggi.

Pengaturan Suhu

Dalam peralatan rumah tangga atau sistem pemanas dan pendingin, potensiometer digunakan untuk mengatur suhu yang dihasilkan. Dengan mengubah resistansi potensiometer, pengguna dapat mengontrol suhu yang diinginkan. Potensiometer trimmer sering digunakan dalam aplikasi ini untuk penyetelan presisi suhu awal atau kalibrasi peralatan.

Pengendalian Kecerahan Layar Monitor

Potensiometer sering digunakan dalam pengaturan kecerahan layar monitor. Dengan mengubah resistansi potensiometer, pengguna dapat mengatur tingkat kecerahan yang diinginkan pada layar monitor. Potensiometer linier atau logaritmik dapat digunakan tergantung pada karakteristik perangkat yang digunakan.

Contoh aplikasi potensiometer di atas hanya beberapa dari banyak penerapan potensiometer dalam berbagai industri dan bidang elektronik. Potensiometer memainkan peran penting dalam mengatur dan mengukur sinyal listrik, serta memberikan kontrol yang presisi dalam berbagai aplikasi.

Perbedaan Potensiometer dan Resistor

Meskipun potensiometer dan resistor memiliki fungsi yang serupa dalam mengatur arus listrik, keduanya memiliki perbedaan utama. Berikut adalah beberapa perbedaan antara potensiometer dan resistor:

Potensiometer memiliki tiga terminal, yaitu terminal input, terminal output, dan terminal tengah. Terminal input dan terminal output digunakan untuk menghubungkan potensiometer ke rangkaian elektronik, sedangkan terminal tengah terhubung dengan kursor yang dapat digeser. Resistor, di sisi lain, hanya memiliki dua terminal, yaitu terminal input dan terminal output.

Pengaturan Resistansi:

Potensiometer memiliki kemampuan untuk mengatur resistansi dengan mengubah posisi kursor. Dengan menggeser kursor, panjang resistansi yang dilalui oleh arus listrik dapat diubah. Resistor, di sisi lain, memiliki nilai resistansi tetap dan tidak dapat diatur.

Fungsi dalam Rangkaian:

Potensiometer digunakan sebagai pengatur atau pengukur tegangan, volume, atau posisi dalam suatu rangkaian elektronik. Dalam pengaturan volume audio, misalnya, potensiometer digunakan untuk mengatur volume suara. Resistor, di sisi lain, digunakan untuk membatasi aliran arus listrik dalam rangkaian.

Baca Juga  Program PLC Paling Populer, Keuntungan dan Kekurangan Masing masing

Nilai Resistansi:

Nilai resistansi potensiometer dapat bervariasi, tergantung pada jenis dan kebutuhan aplikasinya. Potensiometer dapat memiliki nilai resistansi yang diatur atau tetap. Resistor, di sisi lain, memiliki nilai resistansi tetap yang ditentukan oleh kode warna pada bodi resistor.

Penggunaan Sebagai Resistor:

Potensiometer juga dapat digunakan sebagai resistor yang tetap, dengan mengunci posisi kursor pada nilai resistansi yang diinginkan. Namun, resistor tidak memiliki kemampuan untuk diatur seperti potensiometer.

Dengan memahami perbedaan antara potensiometer dan resistor, Anda dapat memilih komponen yang sesuai dengan kebutuhan dan fungsinya dalam rangkaian elektronik Anda.

Cara Merawat Potensiometer

Merawat potensiometer dengan baik adalah langkah penting untuk memastikan kinerjanya yang optimal dalam jangka waktu yang lebih lama. Berikut adalah beberapa tips merawat potensiometer:

Hindari Pemakaian Berlebihan

Jangan memaksakan putaran yang tidak perlu pada kursor potensiometer. Pemakaian berlebihan atau memutar kursor dengan keras dapat merusak potensiometer dan mengganggu kinerjanya. Gunakan potensiometer dengan lembut dan hati-hati.

Membersihkan Secara Berkala

Jaga potensiometer tetap bersih dari debu dan kotoran dengan membersihkannya secara berkala. Gunakan sikat halus atau semprotan udara untuk membersihkan potensiometer. Debu dan kotoran dapat mengganggu pergerakan kursor dan merusak bahan resistif di dalam potensiometer.

Periksa Koneksi

Periksa koneksi antara potensiometer dan rangkaian secara rutin. Pastikan koneksi tersebut tidak longgar atau rusak. Koneksi yang buruk dapat mengganggu kinerja potensiometer dan menghasilkan pengukuran atau pengaturan yang tidak akurat.

Ganti Potensiometer yang Rusak

Jika terdapat tanda-tanda kerusakan pada potensiometer, seperti perubahan resistansi yang tidak stabil, kursor yang tidak bergerak dengan lancar, atau tegangan yang tidak stabil, segera gantilah dengan potensiometer yang baru. Penggunaan potensiometer yang rusak dapat menghasilkan pengukuran atau pengaturan yang tidak akurat dan dapat memengaruhi kinerja keseluruhan rangkaian elektronik.

Dengan merawat potensiometer dengan baik, Anda dapat memperpanjang umur dan menjaga kinerja optimal dari komponen ini.

Membeli Potensiometer yang Berkualitas

Memilih potensiometer yang berkualitas adalah penting untuk mendapatkan hasil yang baik dalam aplikasi elektronik Anda. Berikut adalah beberapa tips untuk membeli potensiometer yang berkualitas:

Pilih Produsen Terpercaya

Pilihlah potensiometer dari produsen yang terpercaya dan memiliki reputasi baik dalam industri elektronik. Produsen yang terpercaya umumnya menyediakan produk yang berkualitas dan memiliki layanan purna jual yang baik. Cari informasi mengenai produsen potensiometer dan tinjau ulasan serta testimonial dari pengguna lain.

Periksa Spesifikasi Potensiometer

Periksa spesifikasi potensiometer, termasuk nilai resistansi, daya tahan, dan toleransi. Pastikan spesifikasi tersebut sesuai dengan kebutuhan dan persyaratan aplikasi Anda. Periksa juga kualitas bahan resistif yang digunakan dalam potensiometer. Bahan resistif yang berkualitas akan memberikan kinerja yang lebih baik dan lebih tahan lama.

Rekomendasi dari Ahli atau Pengguna Berpengalaman

Jika memungkinkan, carilah rekomendasi dari ahli atau pengguna yang sudah berpengalaman dalam menggunakan potensiometer. Ahli atau pengguna berpengalaman dapat memberikan panduan dan saran yang berharga dalam memilih potensiometer yang sesuai dengan kebutuhan aplikasi Anda.

Uji Potensiometer

Jika memungkinkan, uji potensiometer sebelum membelinya. Pastikan potensiometer berfungsi dengan baik dan memberikan hasil yang akurat sesuai dengan spesifikasinya. Hal ini dapat dilakukan dengan menggunakan alat pengukur resistansi atau dengan menghubungkan potensiometer ke rangkaian sederhana dan mengamati kinerjanya.

Dengan membeli potensiometer yang berkualitas, Anda dapat memastikan kinerja yang optimal dan keandalan dalam jangka waktu yang lebih lama. Pilihlah potensiometer dengan cermat dan pertimbangkan faktor-faktor yang telah disebutkan di atas.

Kesimpulan

Potensiometer adalah komponen elektronik yang penting dalam berbagai aplikasi. Dalam artikel ini, kami telah membahas pengertian, fungsi, jenis, cara kerja, kelebihan dan kekurangan potensiometer, serta tips dalam penggunaan dan perawatannya. Kami juga memberikan contoh aplikasi potensiometer dan membedakannya dengan resistor. Dengan pemahaman yang komprehensif tentang potensiometer, Anda dapat memanfaatkannya dengan lebih baik dalam proyek elektronik Anda. Pastikan untuk memilih potensiometer yang berkualitas untuk hasil yang optimal. Semoga artikel ini bermanfaat bagi Anda dalam memahami potensiometer dan penerapannya.
